ロータリーラッチシステム/ロータリーラッチ

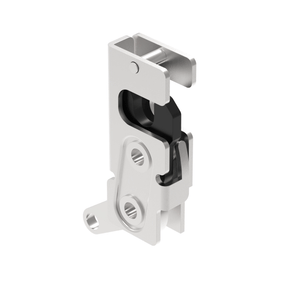

3005-21 下部駆動回転ロック
3005-21 ボトムドライブ回転ロックは、ボトムドライブ構造を採用しており、左/右向き、単段または二段の構成をサポートしています。標準モデルと減衰機能付きモデルの選択が可能で、Ф7.2の貫通穴、M6x1または1/4-20のねじ取り付けに対応しています。下方からのワイヤー、リンク、または開閉機構の配置が必要な産業用キャビネット、機器のドアパネル、車両のハッチロックのシーンに適しています。
- 衝撃ピン最大サイズ： 9.5mm
- 極限荷重：3600N
- 適合基準： REACH No.1907/2006
- 使用シーン：キャンピングカー / トレーラー収納庫の扉、工事車両の点検扉、ピックアップ / トラックの工具箱、発電機 / アウトドア機器のケース、農業機械 / 工事機械のカバー、特種車両の小さな扉。
詳細仕様
| 画像 | モデル | レベル＆方向 | 固定方法 | 駆動方式 | スタイル | 材質 | ダウンロード |
|---|---|---|---|---|---|---|---|

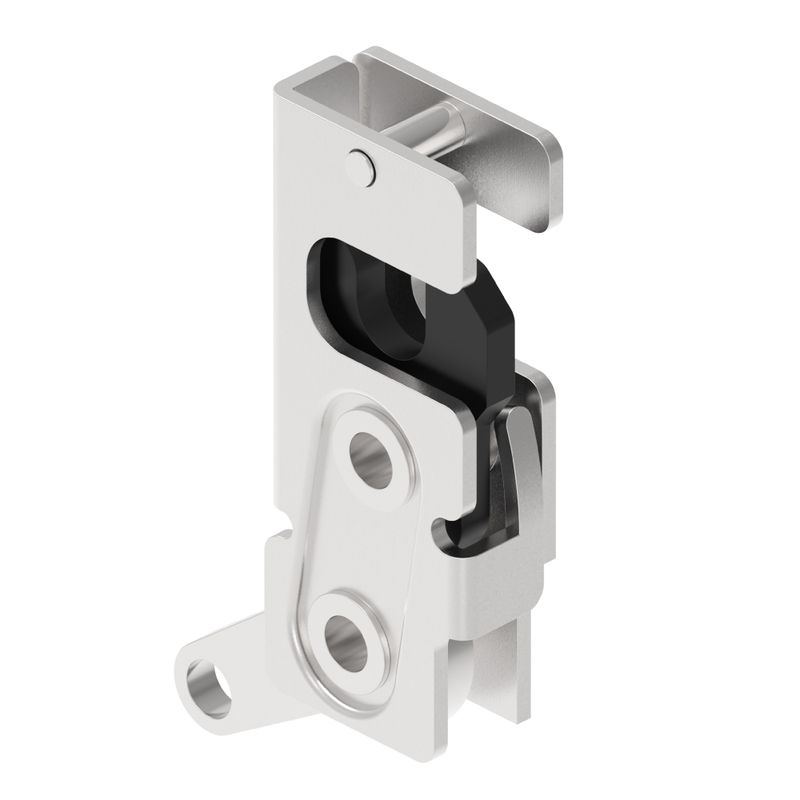

| 3005-11-11 | 単段（オプションで二段）、左 | Ф7.2貫通穴（オプション M6x1ねじ、1/4 -20ねじ） | ハンドル型ドライブ | 標準 | スチール亜鉛メッキ（オプションでステンレス鋼） | ||
| 3005-11-12 | 単段（オプションで二段）、左 | Ф7.2貫通穴（オプション M6x1ねじ、1/4 -20ねじ） | ハンドル型ドライブ | 減衰機能付き | スチール亜鉛メッキ（オプションでステンレス鋼） | ||
| 3005-21-11 | 単極（オプションで双極）、右 | Ф7.2貫通穴（オプション M6x1ねじ、1/4 -20ねじ） | ハンドル型ドライブ | 標準 | スチール亜鉛メッキ（オプションでステンレス鋼） | ||
| 3005-21-12 | 単極（オプションで双極）、右 | Ф7.2貫通穴（オプション M6x1ねじ、1/4 -20ねじ） | ハンドル型ドライブ | 減衰機能付き | スチール亜鉛メッキ（オプションでステンレス鋼） | ||
| 3005-11-21 | 単段（オプションで二段）、左 | Ф7.2貫通穴（オプション M6x1ねじ、1/4 -20ねじ） | 底部駆動 | 標準 | スチール亜鉛メッキ（オプションでステンレス鋼） | ||
| 3005-11-22 | 単段（オプションで二段）、左 | Ф7.2貫通穴（オプション M6x1ねじ、1/4 -20ねじ） | 底部駆動 | 減衰機能付き | スチール亜鉛メッキ（オプションでステンレス鋼） | ||
| 3005-21-21 | 単極（オプションで双極）、右 | Ф7.2貫通穴（オプション M6x1ねじ、1/4 -20ねじ） | 底部駆動 | 標準 | スチール亜鉛メッキ（オプションでステンレス鋼） | ||
| 3005-21-22 | 単極（オプションで双極）、右 | Ф7.2貫通穴（オプション M6x1ねじ、1/4 -20ねじ） | 底部駆動 | 減衰機能付き | スチール亜鉛メッキ（オプションでステンレス鋼） | ||
| 3005-11-31 | 単段（オプションで二段）、左 | Ф7.2貫通穴（オプション M6x1ねじ、1/4 -20ねじ） | トップドライブ | 標準 | スチール亜鉛メッキ（オプションでステンレス鋼） | ||
| 3005-11-32 | 単段（オプションで二段）、左 | Ф7.2貫通穴（オプション M6x1ねじ、1/4 -20ねじ） | トップドライブ | 減衰機能付き | スチール亜鉛メッキ（オプションでステンレス鋼） | ||
| 3005-21-31 | 単極（オプションで双極）、右 | Ф7.2貫通穴（オプション M6x1ねじ、1/4 -20ねじ） | トップドライブ | 標準 | スチール亜鉛メッキ（オプションでステンレス鋼） | ||
| 3005-21-32 | 単極（オプションで双極）、右 | Ф7.2貫通穴（オプション M6x1ねじ、1/4 -20ねじ） | トップドライブ | 減衰機能付き | スチール亜鉛メッキ（オプションでステンレス鋼） | ||
| 3005-11-41 | 単段（オプションで二段）、左 | Ф7.2貫通穴（オプション M6x1ねじ、1/4 -20ねじ） | 垂直駆動 | 標準 | スチール亜鉛メッキ（オプションでステンレス鋼） | ||
| 3005-11-42 | 単段（オプションで二段）、左 | Ф7.2貫通穴（オプション M6x1ねじ、1/4 -20ねじ） | 垂直駆動 | 減衰機能付き | スチール亜鉛メッキ（オプションでステンレス鋼） | ||
| 3005-21-41 | 単極（オプションで双極）、右 | Ф7.2貫通穴（オプション M6x1ねじ、1/4 -20ねじ） | 垂直駆動 | 標準 | スチール亜鉛メッキ（オプションでステンレス鋼） | ||
| 3005-21-42 | 単極（オプションで双極）、右 | Ф7.2貫通穴（オプション M6x1ねじ、1/4 -20ねじ） | 垂直駆動 | 減衰機能付き | スチール亜鉛メッキ（オプションでステンレス鋼） | ||
| 3005-11-51 | 単段（オプションで二段）、左 | Ф7.2貫通穴（オプション M6x1ねじ、1/4 -20ねじ） | 直列駆動 | 標準 | スチール亜鉛メッキ（オプションでステンレス鋼） | ||
| 3005-11-52 | 単段（オプションで二段）、左 | Ф7.2貫通穴（オプション M6x1ねじ、1/4 -20ねじ） | 直列駆動 | 減衰機能付き | スチール亜鉛メッキ（オプションでステンレス鋼） | ||
| 3005-21-51 | 単極（オプションで双極）、右 | Ф7.2貫通穴（オプション M6x1ねじ、1/4 -20ねじ） | 直列駆動 | 標準 | スチール亜鉛メッキ（オプションでステンレス鋼） | ||
| 3005-21-52 | 単極（オプションで双極）、右 | Ф7.2貫通穴（オプション M6x1ねじ、1/4 -20ねじ） | 直列駆動 | 減衰機能付き | スチール亜鉛メッキ（オプションでステンレス鋼） | ||
| 3005-11-61 | 単段（オプションで二段）、左 | Ф7.2貫通穴（オプション M6x1ねじ、1/4 -20ねじ） | 二点駆動 | 標準 | スチール亜鉛メッキ（オプションでステンレス鋼） | ||
| 3005-11-62 | 単段（オプションで二段）、左 | Ф7.2貫通穴（オプション M6x1ねじ、1/4 -20ねじ） | 二点駆動 | 減衰機能付き | スチール亜鉛メッキ（オプションでステンレス鋼） | ||
| 3005-21-61 | 単極（オプションで双極）、右 | Ф7.2貫通穴（オプション M6x1ねじ、1/4 -20ねじ） | 二点駆動 | 標準 | スチール亜鉛メッキ（オプションでステンレス鋼） | ||
| 3005-21-62 | 単極（オプションで双極）、右 | Ф7.2貫通穴（オプション M6x1ねじ、1/4 -20ねじ） | 二点駆動 | 減衰機能付き | スチール亜鉛メッキ（オプションでステンレス鋼） | ||
| 3005-11-71 | 単段（オプションで二段）、左 | Ф7.2貫通穴（オプション M6x1ねじ、1/4 -20ねじ） | 直接駆動 | 標準 | スチール亜鉛メッキ（オプションでステンレス鋼） | ||
| 3005-11-72 | 単段（オプションで二段）、左 | Ф7.2貫通穴（オプション M6x1ねじ、1/4 -20ねじ） | 直接駆動 | 減衰機能付き | スチール亜鉛メッキ（オプションでステンレス鋼） | ||
| 3005-21-71 | 単極（オプションで双極）、右 | Ф7.2貫通穴（オプション M6x1ねじ、1/4 -20ねじ） | 直接駆動 | 標準 | スチール亜鉛メッキ（オプションでステンレス鋼） | ||
| 3005-21-72 | 単極（オプションで双極）、右 | Ф7.2貫通穴（オプション M6x1ねじ、1/4 -20ねじ） | 直接駆動 | 減衰機能付き | スチール亜鉛メッキ（オプションでステンレス鋼） | ||
| 3005-11-81 | 単段（オプションで二段）、左 | Ф7.2貫通穴（オプション M6x1ねじ、1/4 -20ねじ） | ダブルトリガー、垂直/ボトムドライブ | 標準 | スチール亜鉛メッキ（オプションでステンレス鋼） | ||
| 3005-11-82 | 単段（オプションで二段）、左 | Ф7.2貫通穴（オプション M6x1ねじ、1/4 -20ねじ） | ダブルトリガー、垂直/ボトムドライブ | 減衰機能付き | スチール亜鉛メッキ（オプションでステンレス鋼） | ||
| 3005-21-81 | 単極（オプションで双極）、右 | Ф7.2貫通穴（オプション M6x1ねじ、1/4 -20ねじ） | ダブルトリガー、垂直/ボトムドライブ | 標準 | スチール亜鉛メッキ（オプションでステンレス鋼） | ||
| 3005-21-82 | 単極（オプションで双極）、右 | Ф7.2貫通穴（オプション M6x1ねじ、1/4 -20ねじ） | ダブルトリガー、垂直/ボトムドライブ | 減衰機能付き | スチール亜鉛メッキ（オプションでステンレス鋼） | ||
| 3005-11-91 | 単段（オプションで二段）、左 | Ф7.2貫通穴（オプション M6x1ねじ、1/4 -20ねじ） | ダブルトリガー、垂直/トップ | 標準 | スチール亜鉛メッキ（オプションでステンレス鋼） | ||
| 3005-21-91 | 単極（オプションで双極）、右 | Ф7.2貫通穴（オプション M6x1ねじ、1/4 -20ねじ） | ダブルトリガー、垂直/トップ | 標準 | スチール亜鉛メッキ（オプションでステンレス鋼） |
よくある質問
サンプルを送っていただけますか？
はい、顧客に数点の無料サンプルを提供できますが、送料は御社にご負担いただければと思います。
ForndLockは、回転ロックのOEM/ODMカスタムを提供していますか？
はい、私たちは回転ロックの材料、構造、表面処理、シリンダータイプおよび識別のカスタマイズをサポートし、プロジェクトのニーズに応えます。
最小発注数量はどれくらいですか？
一般的な最小発注量は200PCSですが、在庫が十分にある場合は、実際の需要に応じて柔軟に供給でき、発注量の制限はありません。
回転ロックの標準納期はどのくらいですか？
通常は15日から30日で、具体的にはカスタマイズの要求や注文数量によります。
回転ロックにはどのような材質が選べますか？
一般的な材料には、亜鉛合金、SS304、SS316ステンレス鋼、PA66+GFプラスチックが含まれ、耐食性や強度の要求に応じて選択できます。
回転ロックは防水および防塵に対応していますか？
サポート。IP65またはIP67の防水等級を提供し、長期間の屋外または産業環境での信頼性のある施錠を確保します。
回転ロックは高湿度または海洋環境に適用できますか？
可能です。SS316材質の使用を推奨し、防腐処理および密封取付け方式を選択できます。
どのような種類のドアやキャビネットに適していますか？
回転ロックは、電気キャビネット、通信キャビネット、鉄道交通機器、工事車両のハッチ、および産業用ボックスに使用できます。
