選擇大型電氣控制櫃 IP65 的最佳鎖定系統

保護大型工業外殼

保護大型工業外殼內部的敏感電子元件和自動控制單元需要的不僅僅是一個基本的機械鎖扣。對於商業對商業的工程師、面板製造商和原始設備製造商來說，主要挑戰是應對像細塵、高壓水和未經授權訪問等嚴重的環境威脅。當您處理超過一或兩米高的門時，結構情況會完全改變。金屬會彎曲，環境壓力會導致變形，而標準的單點鎖扣根本無法提供保持可靠周邊密封所需的均勻壓縮。本指南為工程師和採購團隊提供了根據密封等級、結構強度和在惡劣環境中長期耐用性評估硬體的明確標準。

根據弗蘭洛科在工業鎖、鎖扣、鉸鏈、把手和訪問五金方面的製造經驗，我們知道選擇正確的硬體是一個關鍵的工程決策，直接影響內部電子元件的壽命。我們親眼目睹了不良硬體選擇導致嚴重設備故障、昂貴的維護停機時間和保修失效。為了避免這些問題，工程師需要將櫃體安全視為一個完整的系統，其中鎖、多點桿、鉸鏈和密封墊共同工作，以滿足並維持嚴格的國際保護標準。

理解IP65保護標準

要充分了解這些外殼的需求，我們需要拆解IP65等級在嚴苛工業環境中實際要求的內容。進入保護等級系統定義了對外部材料的密封有效性確切水平。數字六表示外殼必須完全防塵，絕對不允許任何顆粒物進入，這對於防止敏感變頻驅動器和可編程邏輯控制器的短路至關重要。數字五表示防止來自任何方向的低壓水噴射，涵蓋了大雨、清洗程序和設施清潔操作。在大型金屬表面上實現這一等級實際上是非常複雜的，而硬體切口被廣泛認為是任何櫃體設計中最弱的點。

在設計大型控制櫃的鎖定系統時，工程師必須考慮大型薄板的機械現實。一扇超過一米高的門會因重力、溫度變化和來自冷卻風扇的內部正壓而自然在中間彎曲。如果鎖定機構未能在整個長度上將門框緊緊拉緊至櫃體，IP65等級將立即面臨風險。標準鎖在這些情況下由於幾個非常可預測的原因而失效。

· 壓縮力不足，無法完全壓平聚氨酯密封墊。

· 由於內部變壓器或附近機械的持續振動，鎖扣凸輪出現金屬疲勞。

· 內部鎖O型環的損壞，導致水繞過鎖芯，直接滴落到帶電的電端子上。

· 沒有多點接合，導致門的上下角部開放，容易變形和環境進入。

修復這些故障點需要專門設計的硬體，能夠承受高壓縮、多點接合，主動抵抗大型金屬面板的自然變形。

比較高安全性鎖類型

了解如何為戶外工業控制面板選擇櫃體鎖需要對可用的機械系統進行徹底比較。並非所有高安全性鎖都能處理超大門的獨特結構需求。選擇過程必須優先考慮機械優勢、密封墊壓縮能力和與桿鎖系統的兼容性。為了幫助進行這一評估，我們根據其工程性能將最常見的工業選項進行了分組。

擺動把手鎖是大型外殼的行業標準。擺動把手的主要優勢在於其機械槓桿作用。當把手被釋放並轉動時，它驅動一個複雜的內部齒輪機構，同時向上和向下推動垂直桿。這些桿與大型門的上下捕捉板連接。當把手被推回到其嵌入式靜止位置時，它同時將所有接合點緊緊拉緊至框架。這種多點動作是確保超過一米半高的門上均勻壓縮密封墊的唯一可靠方法。

四分之一轉鎖效率高，但通常用於小型進入面板或內部隔間，門的變形最小。雖然它們可以配備壓縮凸輪，但單一的四分之一轉鎖無法單獨鎖定大型門，否則會在邊緣處產生間隙。如果四分之一轉鎖必須用於大型門，則需要在邊緣安裝多個單元，這會顯著增加技術人員開關面板所需的時間。

嵌入式壓縮鎖扣提供最高水平的直接密封力。這些鎖扣使用過中心的機械動作，在最終關閉動作中將門向內拉幾毫米。這壓縮密封墊至其理想的密封深度。學習如何為戶外工業控制面板選擇櫃體鎖通常需要平衡對強壓縮的需求與實際的符合人體工學的進入。對於設計重型戶外設備的工業和OEM工程師來說，嵌入式擺動把手結合三點滾輪桿系統確保了在惡劣環境中的安全操作和長期耐用性。滾輪在關閉過程中減少摩擦，而擺動把手提供壓縮重型環境密封所需的扭矩，確保長期的IP65合規性，而不會對組件造成早期磨損。

戶外面板的材料選擇

選擇正確的鎖定機構僅僅是工程方程式的一半。規範正確的材料對於防止早期機械故障和確保長期環境抵抗同樣重要。戶外工業控制面板面臨著持續的紫外線輻射、極端的溫度變化、高濕度，以及空氣中常常存在的腐蝕性污染物。用於鎖定硬體的材料必須在這些條件下保持整個櫃體的工作壽命。

聚酰胺玻璃增強塑料

聚酰胺，特別是用玻璃纖維增強的PA66，是工業硬體的一種極其多用途的材料。它對電化學腐蝕具有完全的免疫力，使其成為高度腐蝕性環境中的強大選擇。高品質的PA66還經過UV抑制劑處理，以防止塑料在長時間直接暴露於陽光下變脆。這種材料非常輕，提供出色的熱絕緣，幫助防止冷凝在鎖定機構內部形成。

工業鋅合金

鋅合金，主要是ZDC，是重型擺動把手和四分之一轉鎖中最廣泛使用的材料，因為它具有優秀的鑄造性能和高抗拉強度。然而，原鋅對白銹和氧化非常脆弱。為了在IP65戶外環境中生存，鋅合金鎖必須經過嚴格的表面處理。我們使用先進的粉末塗裝技術和重型鍍鉻來創建一個堅固的屏障，抵禦潮濕。鋅合金提供了許多工業客戶期望的沉重、堅固和安全的感覺。

海洋級不鏽鋼

對於最極端的戶外應用，包括沿海安裝、離岸風電場和重型化學加工廠，316不鏽鋼是最佳的工程選擇。與304不鏽鋼不同，316級含有鉬，這大大提高了其對氯引起的點蝕和縫隙腐蝕的抵抗力。通過我們廣泛的鹽霧測試和UV降解分析，我們已經證明316不鏽鋼硬體在會在幾個月內摧毀標準鋅或塑料硬體的環境中保持其外觀和機械完整性。規範不鏽鋼可確保最大安全性和最小維護需求。

實際應用案例研究

為了展示為什麼正確的硬體選擇如此重要，我們可以看看涉及沙烏地阿拉伯的一家電信櫃體製造商的嚴格工程項目。這個案例研究展示了如何通過客製化工程來應對工業基礎設施項目中的關鍵環境挑戰。

工程挑戰

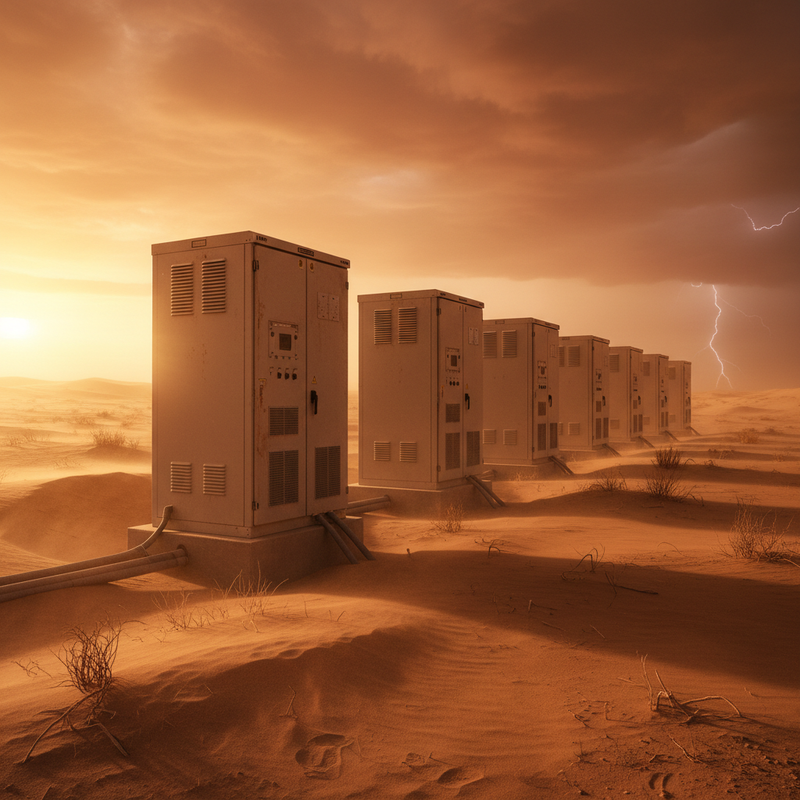

{ "root": { "children": [ { "text": "客戶正在製造兩米高的戶外 5G 控制面板，安裝在偏遠的沙漠地區。他們遇到了嚴重的設備故障，這是由於細沙和潮濕在季節性沙塵暴（當地稱為 haboobs）期間進入櫃體所造成的。極端的日間溫度變化導致大型櫃體內部的空氣膨脹和收縮，產生了真空效應，主動將細小顆粒物質吸入外殼的最薄弱點。他們現有的硬體使用標準的單點鋅合金鎖。強烈的熱量導致大型金屬門在上角和下角向外翹曲，完全破壞了 IP65 密封，讓沙子摧毀了敏感的電信路由設備。" } ] } }

{ "root": { "children": [ { "text": "我們的客製化解決方案", "type": "text" } ] } }

{ "root": { "children": [ { "text": "工程團隊在" } ] } }{ "root": { "children": [ { "text": "弗蘭洛科" } ] } }{ "root": { "children": [ { "type": "text", "text": "對客戶的櫃體 CAD 圖紙進行了全面審查。我們發現單點鎖定機構在結構負載和兩米門的熱膨脹方面根本不夠充分。我們建議使用客製化的 316 不鏽鋼擺動把手鎖進行完整的硬體重新設計。這個把手與重型三點壓縮桿系統集成在一起。我們還建議客戶將標準橡膠密封件升級為先進的聚氨酯灌注泡沫密封墊。新的不鏽鋼多點系統設計用於施加超過兩百牛頓的關閉力，將門的上部、中部和下部同時拉入灌注的密封墊中。" } ] } }

{ "root": { "children": [ { "text": "最終結果" } ] } }

{ "root": { "children": [ { "text": "在整合我們的客製化鎖定系統後，客戶對升級的 5G 櫃體進行了嚴格的第三方環境測試。這些外殼在嚴苛的模擬沙塵暴和水噴射條件下成功通過了 IP65 和 IP66 認證。多點壓縮完全消除了門扭曲問題，無論內部壓力變化或外部熱負荷如何，都能保持完美的密封。作為這次硬體升級的直接結果，該電信公司報告稱完全消除了由於灰塵進入而導致的設備故障，顯著減少了緊急維護的呼叫次數，並顯著提高了其區域 5G 網路基礎設施的可靠性。" } ] } }

{ "root": { "children": [ { "text": "安裝與合規最佳實踐" } ] } }

{ "root": { "children": [ { "text": "為大型電氣控制櫃 IP65 採購最佳鎖定系統僅是第一步。實際安裝過程最終決定環境密封是否成功。即使是最先進的多點不鏽鋼擺動把手，如果在工廠生產和組裝的公差未嚴格控制，也會漏水。", "type": "text" } ] } }

{ "root": { "children": [ { "text": "工程師和組裝技術人員必須確保鎖的薄金屬切割孔是以完全精確的方式沖壓或激光切割的。金屬上任何毛刺、銳邊或不平整的表面都會阻止鎖的 O 型環正確就位，形成一條水進入的微小通道。施加在鎖定機構上的安裝扭矩也必須符合製造商提供的確切規格。過度緊固安裝支架可能會使鎖殼變形並卡住內部齒輪，而緊固不足則會導致配合鬆動，在重度振動下會影響 IP65 等級。" } ] } }

{ "root": { "children": [ { "type": "text", "text": "在為大型控制櫃配置鎖定系統時，內部鎖桿系統與外部重型鉸鏈的對齊至關重要。鉸鏈必須調整到門與櫃體框架完全平行，才能啟動鎖定。技術人員應目視檢查密封墊的壓縮，確保當多點鎖完全鎖定時，密封墊在整個周邊均勻壓縮約二十五到三十百分比。" } ] } }

{ "root": { "children": [ { "text": "與專業五金製造商合作", "type": "text" } ] } }

{ "root": { "children": [ { "text": "在大型工業外殼上實現並維持 IP65 等級需要一種真正全面的硬體工程方法。這不僅僅是選擇一個鎖扣，而是選擇一個完美平衡材料科學、機械壓縮和結構支撐的完整系統。通過升級到多點擺動把手、為環境指定合適的材料，以及遵循嚴格的安裝公差，製造商可以保證其內部電氣元件的安全性和長壽命。" } ] } }

{ "root": { "children": [ { "text": "弗蘭洛科準備好支持原始設備製造商和工業客戶，提供廣泛的標準和完全客製化的訪問五金解決方案。" }, { "text": "我們的工程團隊專門解決最苛刻環境中的複雜密封和安全挑戰。" }, { "text": "我們邀請您直接將您的具體項目需求、詳細的 CAD 圖紙、樣品請求或客製化五金製造需求發送給我們的工程支持團隊。" } ] } }{ "root": { "children": [ { "text": "[email protected]" } ] } }

{ "root": { "children": [ { "text": "我們期待與您合作，建立更安全、可靠和韌性的工業基礎設施。", "type": "text" } ] } }
