大型过中心锁扣：类型、应用与选择指南

当大型门板、设备保护罩或运输箱在振动或反复操作下无法保持关闭时，问题很少出在面板本身。通常是锁扣。小型搭扣或轻型拉紧锁扣锁扣根本无法将重型面板拉在一起，并在数千次开关循环中保持这种张力。在弗兰洛科，我们经常听到工程师和采购人员认为更大的锁扣主体自动意味着更强的闭合力，但最终发现组件仍然松动或保持件在负载下变形。

大型过中心锁扣通过杠杆和连杆机制解决这个问题，该机制将两个组件拉在一起并锁定在几何中心点之后。但选择一个并不是匹配螺栓孔间距的问题。根据我们的工程经验，我们经常看到选择问题，当买家只关注锁扣主体尺寸而忽略工作负载、夹紧力、钩或保持器位置、调节范围、面板刚度、振动暴露和腐蚀环境时。此指南介绍了这些锁扣的工作原理、可用的主要类型、它们通常应用于何处，以及如何选择、安装和维护它们，而不依赖于猜测或过大的假设。

什么是大过中心锁扣？

大型过中心锁扣是一种重型机械紧固件，使用一种 把手，联动，钩或环，以及一个固定的支点，以将两个组件拉在一起并保持它们在几何中心点之外的稳定闭合位置。

从结构上看，锁扣由一个安装在一个表面的主体、通过联动连接的操作把手、一个钩子、线圈或刚性连接件（与保持器相接触，也称为锁扣板或撞击板）以及一个联动移动的支点组成。关闭把手时，钩子向保持器移动，将两个安装表面拉在一起，并在接头处产生夹紧力。

主要功能很简单：将两个部分拉在一起，产生并保持夹紧张力，抵抗振动引起的松动，并允许快速、可重复的无工具打开。大尺寸版本与小型搭扣的不同不仅仅在于整体尺寸。机身壁厚、铰链销直径、铆钉或紧固件强度、杠杆的手柄长度以及调节行程通常在真正的重型设计中一起放大。

值得明确指出的是："大型" 描述的是尺寸和承重等级，而不是无限的负载能力或保证的安全性。实际的承载能力仍然取决于具体型号、材料、销和铆钉的强度，以及安装方式——而不仅仅是 "大型" 这个词。

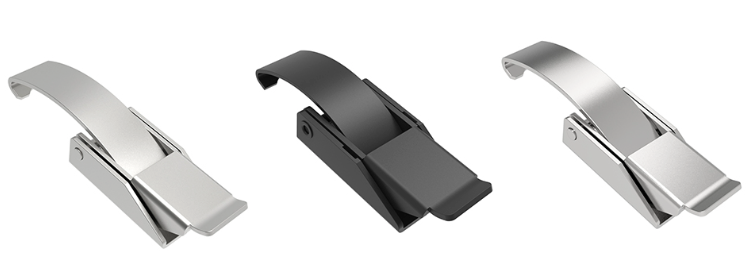

弗兰洛科过中心拉紧锁扣

过中心锁扣是如何工作的输入 机制工作吗？

过中心机构通过在关闭过程中将连接件移动过几何中心点来工作，这使系统处于一个机械稳定的位置，抵抗在没有额外力的情况下打开。

关闭序列通常遵循四个步骤。首先，操作员将钩子或环放置在保持器上。第二，当把手向下按时，连杆将钩子进一步拉向保持器，使安装面更靠近。第三，继续移动把手将枢轴连杆推过固定和移动枢轴点之间的中心线。第四，一旦超过该点，几何形状就会稳定在一个封闭位置，在这个位置上作用于连杆的力会抵抗进一步向开启方向的移动。

这种防止意外开启的原因是几何因素而非摩擦力：在中心点的一侧，连接件的张力将把把手拉向关闭；而在另一侧，则会将其拉向开启。位于中心点稍微偏移的位置意味着正常的振动或轻微接触不会产生足够的力将连接件推回到那个点。

把手长度作为杠杆功能，因此较长的把手在给定手部用力下可以提供更大的夹紧力，而可调钩或螺纹杆则改变有效闭合距离以增加或减少张力。保持器的对齐在这里也很重要——如果保持器偏移或安装面不平坦，连接可能无法完全超越中心，从而削弱机制，无论锁扣质量如何。

重要的是不要夸大这个机制单独的作用。过中心位置创造了一个稳定的闭合位置，但这并不等同于一个正锁。在某些设计中，振动、冲击或把手的剧烈撞击仍然可能使连接件回到过中心位置，这正是安全锁扣和二次锁定作为独立功能存在的原因，而不是作为基础机制内置的假设。

大过中心锁扣、拉紧锁扣和搭扣锁的区别是什么？

过中心锁扣、拉紧锁扣和搭扣锁是相关但不总是相同的术语，实际差异取决于联动结构、行程、调节方法和锁定功能，而不仅仅是名称。

"拉紧锁扣" 强调将两个部分拉在一起的功能——在把手关闭时将它们拉得更近。"过中心锁扣"（或在美式用法中称为过中心锁）强调一旦连接件通过中心点后的几何锁定动作。"搭扣锁" 通常描述相同的杠杆和支点结构，但在目录中更宽松地用于指代几乎任何带有铰链把手和钩子的锁扣。

在实际应用中，许多制造商和分销商将这三个术语互换使用，指的是结构上相同的紧固件家族，而其他人则根据锁扣是可调的、弹簧加载的或固定的来进行更细致的区分。张力锁扣和下拉锁扣是偶尔出现在类似设计中的其他名称，特别是在拖车和箱体五金目录中。

由于不同供应商的命名不一致，我们建议您忽略标签，直接检查四个方面：连接结构（刚性连接、线圈或钩子）、可用行程和调节范围、锁定功能（是否包含安全锁扣或挂锁孔）以及所述的额定负荷。两个都标记为“过中心锁扣”的产品可能具有显著不同的夹紧能力和调节范围。

表 1：过中心锁扣、拉紧锁扣和搭扣锁术语

大型过中心锁扣的主要类型有哪些？

大型过中心锁扣通常设计为固定式、可调式、弹簧加载式、安全锁扣、可挂锁式以及钩式或环式变体，每种变体适用于不同的负载、容差和安全要求的组合。

什么是固定过中心锁扣？

固定过中心锁扣具有设定的保持器位置和夹紧距离，适用于门或面板位置保持稳定且尺寸公差有限的应用。这些设计通常更简单，活动部件较少，磨损或松动的可能性较低，且通常比可调版本成本更低。它们在制造公差严格且一致的情况下效果最佳，例如具有可重复安装几何形状的固定机械罩。

可调过中心锁扣是什么？

可调过中心锁扣使用螺纹钩、U 型螺栓或类似结构来微调夹紧距离，这有助于补偿密封压缩、制造公差或长期磨损。调整应视为在定义范围内的调谐功能，而不是通过缩短杆件超出其预定行程来强迫施加额外的夹紧力——这样做可能会使铰接销过载、钩子变形或阻止联动装置正确通过中心。

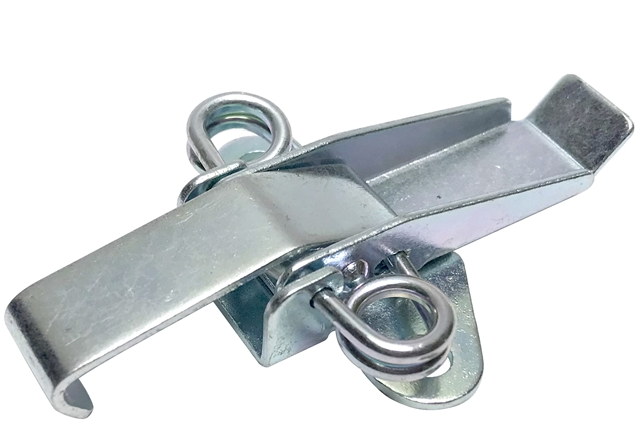

什么是弹簧加载过中心锁扣？

弹簧加载的过中心锁扣使用弹簧元件来吸收尺寸变化、振动或轻微移动，同时仍然保持对闭合件的张力。弹簧的行程、预期承载的负载以及在重复循环中的疲劳寿命都需要与应用相匹配；为偶尔轻度使用而设计的弹簧在持续振动下的表现将与为该用途设计的弹簧不同。

什么是安全锁扣过中心锁扣？

一个安全锁扣的过中心锁扣增加了一个次要的保持功能，减少了把手因振动、冲击或意外接触而打开的风险。这通常是一个小型弹簧锁扣或夹子，独立于过中心几何形状将把手固定在下方，通常在基础机制在持续冲击或振动下可能不可靠的情况下值得考虑。

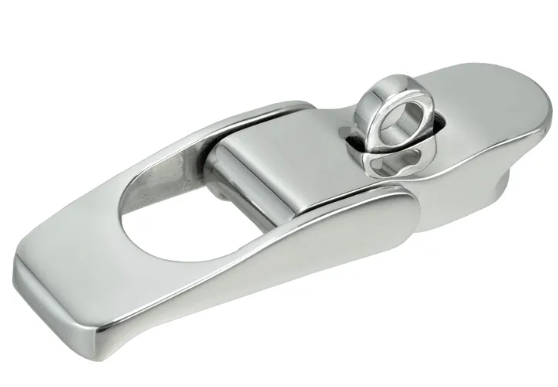

什么是可锁定的超 C输入 锁扣？

一个可锁定的过中心锁扣包括一个用于挂锁的孔或配件，它控制未经授权的访问，但本身并不增加锁扣的结构承载能力。此功能涉及安全性，而非强度，且不应被视为适当额定锁扣主体和保持器的替代品。

钩式锁扣和环式锁扣如何比较？

钩、线圈、U型螺栓和刚性连接的接合方式主要在调整范围、保持器兼容性、安装空间和组装公差上有所不同，而不是在基本的保持原理上。线圈在接合过程中通常能容忍更多的错位，而刚性钩和连接通常提供更明确、可重复的夹紧位置。正确的选择通常取决于可用的安装空间以及应用在关闭时允许的公差。

隐藏式和外露式安装设计如何比较？

外露式安装简化了安装和检查，而隐藏式或半隐藏式安装则改善了外观和保护，但以减少维护时的接触为代价。外露设计通常在现场更易于维护，这对需要频繁检查或更换锁扣的设备很重要。

表5：大型过中心锁扣类型比较

大型过中心锁扣用于哪些应用？

大型过中心锁扣在机械外壳、农业设备、车辆、运输箱、发电机外壳、工业面板和海洋设备中选择方式不同，因为每个应用都呈现出负载、振动和环境暴露的独特组合。

大型过中心锁扣如何用于机械外壳和护罩？

在机械外壳和护罩上，锁扣必须抵抗操作振动，并允许频繁、可重复的打开以便于维护访问，这通常使得考虑安全锁是值得的。每班多次打开的外壳受益于具有可预测、低努力操作和抗振动的设计。

大型过中心锁扣如何用于农业和建筑设备？

农业和建筑设备使锁扣暴露于污垢、湿气、持续振动、冲击和户外腐蚀，这通常指向根据暴露水平选择钢或不锈钢。这里的锁扣主体也需要足够的间隙，以便在现场条件下用戴手套的手操作。

大型过中心锁扣如何用于商业车辆和拖车？

在商业车辆和拖车上，固定车身面板、工具箱、电池盒和发动机盖的锁扣必须承受道路振动和底盘弯曲，这通常证明了次要锁定的合理性。粗糙道路上的面板弯曲也可能意味着保持器位置相对于锁扣主体略微移动，而可调设计比固定设计处理得更好。

大型过中心锁扣如何用于运输箱和大型容器？

运输箱和大型容器通常需要多个锁扣点、足够的密封压缩和可挂锁功能，以共同管理堆叠负载、运输冲击和访问控制。多个锁扣点也有助于在长箱盖上更均匀地分配夹紧压力。

大型过中心锁扣如何用于发电机和电力设备外壳？

发电机和电力设备外壳需要锁扣，在户外暴露和振动下保持一致的门密封，同时仍允许频繁、可控的服务访问。密封压缩的一致性在这里往往与原始夹紧力同样重要，因为松动的密封会影响噪音控制和天气保护。

大型过中心锁扣如何用于工业外壳和设备面板？

大型薄面板外壳通常在多个锁扣点之间分配夹紧，以管理面板的弯曲并保持关闭时一致的密封压力。在薄面板上使用单个超大锁扣实际上可能导致锁扣点附近的局部弯曲，而不是解决密封问题。

大型过中心锁扣如何用于海洋和户外设备？

海洋和户外设备通常需要不锈钢锁扣，选择时需注意异种金属接触和排水，因为没有单一的不锈钢等级适合每种海洋环境。等级选择、紧固件兼容性和保持器周围的水排水都比锁扣主体本身更影响长期性能。

表2：应用、暴露和选择重点

如何选择合适的大型过中心锁扣？

选择合适的大型过中心锁扣需要在工作负载、夹紧力、抓握范围、面板刚性、振动暴露、安装空间、调整类型和次要锁定之间进行综合考虑，而不是孤立的规格。

如何确定所需的工作负载？

确定所需的工作负载意味着将工作负载、保持力和极限或破断负载分开，因为制造商可能在不同条件下测试这些，而破断负载数值绝不应被视为正常操作值。实际工作负载应考虑施加在门上的静态重量或力、额外的振动或冲击负载，以及偶尔因接触或误用产生的意外力。我们建议保持合理的工程余量，而不是选择额定容量接近预期日常负载的锁扣，并验证关键应用与实际组装结构的匹配，而不是假设统一的安全系数适用于所有产品。

如何评估所需的夹紧力？

评估夹紧力意味着找到一个完全压缩密封或关闭间隙而不变形门、保持器、锁扣主体或密封本身的水平。夹紧力过小会留下间隙或让密封弹回；夹紧力过大会扭曲薄面板或过度施压于保持器安装。

如何测量抓握范围和夹紧距离？

测量抓握范围和夹紧距离需要检查安装面到保持器位置、关闭中心距离、开启间隙、调整范围、密封压缩和组装公差，而不仅仅是锁扣的整体主体长度。看似在规格表上正确尺寸的锁扣，如果实际安装尺寸与目录图纸不同，仍然可能无法达到完全接合。

门的大小和刚性如何影响所需的锁扣数量？

较大的门并不自动要求单个较大的锁扣，因为柔性薄面板可能需要多个锁扣点，以便均匀分配夹紧压力。面板的刚度，而不仅仅是大小，决定了一个重型锁扣或多个中型锁扣是否能产生更均匀、可靠的密封。

如何评估振动和冲击暴露？

评估振动和冲击暴露涉及考虑持续振动、循环冲击、道路负载、设备启停周期和面板共振，这些因素通常共同证明了次要安全锁或设计用于稳定接合的保持器的合理性。间歇性轻度使用的应用与在振动机械上持续运行的应用有非常不同的要求。

如何检查可用的安装空间？

检查可用的安装空间意味着考虑锁扣主体的长度和宽度、手柄摆动间隙、手部接触、保持器空间、紧固件间隙以及与铰链、密封或内部设备的干扰。手柄摆动间隙特别常被忽视，直到安装时，锁扣由于附近结构无法完全打开或关闭。

如何选择所需的调整类型？

选择调整类型意味着将固定、螺纹钩、U型螺栓、弹簧加载、工具可调和手动可调设计进行比较，以满足应用所需的公差、维护接入和防篡改性。手动可调设计方便现场调节，但可能不适合防篡改性重要的应用。

何时需要次要锁定？

当意外开启的风险来自振动或未经授权的访问时，二次锁定（如安全扣、保持销、挂锁孔或锁线）值得考虑，尽管这些功能并不会增加锁扣的结构负载等级。这些是附加在已经适当评级的锁扣上的风险降低功能，而不是正确负载选择的替代品。

如何选择材料和表面处理？

大型过中心锁扣的材料和表面处理选择取决于腐蚀暴露、机械强度要求以及与周围结构的兼容性，而不仅仅是外观。

镀锌碳钢何时适用？

镀锌碳钢适用于室内或一般工业用途，在这些场合，强度和成本最为重要，尽管一旦涂层被划伤或磨损，腐蚀风险就会增加。它仍然是机械外壳和远离持续潮湿环境的外壳的常见选择。

不锈钢何时是更好的选择？

不锈钢通常更适合潮湿、户外或经常清洁的环境，但不同等级的强度和耐腐蚀性需要单独评估，并且应考虑螺纹或铰接点的磨损风险。304和316等级在耐腐蚀性上有所不同，且在未检查特定暴露情况之前，不应假定它们适合所有户外或海洋条件。

涂漆和粉末涂层钢材的好处是什么？

涂漆或粉末涂层钢材增加了外观和额外的保护层，尽管边缘的划痕和涂层厚度仍可能造成局部腐蚀或组装间隙问题。如果在设计时未考虑，靠近安装孔或铰接点的涂层厚度也可能稍微影响配合。

材料兼容性为何重要？

材料兼容性很重要，因为在潮湿环境中，锁扣主体、保持件和紧固件之间配对不相似的金属会加速腐蚀，这就是为什么隔离垫圈或匹配材料通常值得考虑的原因。例如，安装在铝面板上的不锈钢锁扣与普通钢紧固件一起使用时，会同时产生几种潜在的腐蚀配对。

表3：材料和表面处理比较

您应该考虑哪些安装和保持选项？

安装和保持选项——包括表面安装、隐藏式安装、焊接保持件、螺钉安装保持件、钩式保持件、平保持件和可调保持件——是整体闭合系统的一部分，而不是次要配件。

保持件的材料厚度、安装刚性以及与锁扣主体的相对位置直接影响装配在实际中能够承载的负载。一个评级良好的锁扣主体如果安装在一个薄弱、支撑不良的保持件或灵活的门板上，仍然可能在保持件或面板处失效，远在锁扣主体本身受到压力之前。焊接保持件通常为重型应用提供最刚性的接合点，而螺钉安装的保持件则更易更换，但依赖于足够的支撑结构。可调保持件可以帮助在安装过程中纠正轻微的错位，但在设置后应检查其锁定是否安全，因为在负载下移动的保持件会削弱整个闭合。

安装的最佳实践是什么？

可靠的安装依赖于在钻孔前确认对齐、在刚性表面上安装、设置正确的调整、验证保持件的接合以及在现实条件下测试组装的锁扣。

为什么在钻孔前必须确认对齐？

在钻孔前确认对齐意味着在闭合状态下标记锁扣主体和保持件的位置，并检查操作行程，以防止侧向负载或倾斜进入保持件。在承诺永久孔之前，干配合装配可以避免昂贵的返工。

为什么需要刚性安装表面？

刚性安装表面是必要的，因为薄面板在负载下的变形可以通过背板或加固来解决，而紧固方法——铆钉、螺栓或焊接——会影响负载的实际分布。通过背板的螺栓通常比在薄皮面板上的少量铆钉更均匀地分配负载。

如何设置正确的调整？

设置正确的调整意味着从低张力开始，逐渐调整，确认链接完全通过中心点，然后锁定调整螺母或保持特征，而不是通过向下按压手柄来强迫过大的张力。用手强迫关闭未调整好的锁扣可能会使销或钩超出其预期工作范围。

如何验证保持件的接合？

验证保持件的接合涉及检查接合深度、中心对齐、侧向负载、闭合后的完全就座，以及手柄是否显示任何异常反弹。闭合后任何反弹或回弹通常表明链接未能正确通过中心。

如何测试已安装的组件？

测试已安装的组件意味着在正常操作力下反复打开和关闭，然后检查在振动、密封压缩、面板变形、紧固件紧固程度和二次锁定功能后的保持情况。没有单一的扭矩或力值适用于所有锁扣型号和安装材料，因此此验证步骤应基于特定的已安装组件，而不是通用数字。

常见的选择和安装错误是什么？

最常见的选择和安装错误包括仅根据主体尺寸选择、将破坏负载视为工作负载、忽视面板或保持件的强度、过度紧固调整，以及在大规模生产前跳过样品验证。

除此之外，我们还经常看到：锁扣和保持件安装不对齐，导致闭合时侧向负载；留给手柄摆动的间隙不足，妨碍完全操作；高振动应用未安装安全扣，导致逐渐松动；户外安装使用镀锌钢，而不锈钢更适合暴露；未检查密封压缩范围与锁扣的实际夹紧行程；在大型柔性面板上锁扣点过少，导致密封不均匀；安装紧固件或支撑结构的强度不足以承受额定负载，导致失效从锁扣转移到面板；以及，或许是最可避免的，直接进入大规模生产而未确认适配、调整范围和负载行为在实际样品组件上的表现。每一个问题都可以通过在最终确定设计或下大订单之前进行简短的验证步骤来避免。

您应该如何维护和检查大型过中心锁扣？

持续维护意味着定期检查锁扣主体、铰接销、铆钉、钩、螺纹调节器和保持件是否存在腐蚀、开裂、弯曲、松动或异常磨损，然后更换任何永久变形的部件，而不是将其弯回。

检查应包括检查调整锁螺母是否随时间松动，清除铰接和钩区域的污垢、灰尘或其他污染物，并根据产品和环境的要求施加适当的润滑。还值得确认手柄是否仍然能够完全通过中心点而没有异常阻力或松弛，并检查任何安全扣、保持销或挂锁孔是否仍按预期功能正常。任何显示永久变形、可见开裂或严重磨损的部件应更换，而不是拉直和重复使用，因为弯曲的钩或拉伸的销孔很少能恢复到其原始强度。对于关键应用，我们建议建立定期检查计划并保持基本维护记录，尽管适当的间隔取决于特定的工作周期和环境，而不是适用于每个安装的固定周期。

何时需要定制大型过中心锁扣？

当标准夹紧距离、调整范围、安装空间、面板结构、材料、表面处理或锁定功能与应用不匹配，并且仅仅放大现有主体并不能保证所需性能时，定制大型过中心锁扣值得考虑。

定制开发的典型触发因素包括：标准夹紧距离不符合实际门或面板几何形状、调整范围不足以满足公差或密封压缩要求、周围结构限制的安装空间、非标准面板或保持器设计、超出常见目录选项的材料或表面处理需求、特定安全锁扣或挂锁配置的要求、为了间隙或人体工程学而进行的把手形状调整、现有工具所决定的异常安装孔位置、超出典型标准额定值的负载或环境条件，以及需要与已在生产中的现有组件匹配。即使在定制开发中，结构、材料、销钉尺寸、安装面和保持器设计仍然需要适当评估——定制锁扣并不免于适用于标准产品的相同工程检查。

请求锁扣时应提供哪些信息？

有用的锁扣询问通常包括应用、门或面板的尺寸和材料、所需工作负载、预期夹紧力、关闭安装距离、调整范围、保持器设计、安装空间、振动和冲击条件、环境、首选材料和表面处理、锁定要求、图纸或样品，以及预期订单数量。

提前提供这些信息通常会缩短审核过程，并降低选择在纸面上看起来正确但安装后无法正常工作的锁扣的风险。

表 4：询问时提供的信息

弗兰洛科如何支持定制大型过中心锁扣？

在弗兰洛科，我们通过审核图纸和安装尺寸、确认工作负载和关闭要求、将锁扣主体与保持器匹配、选择材料和表面处理、调整钩或安装位置，以及在样品确认和批量生产之前开发安全锁扣或可挂锁功能来支持定制大型过中心锁扣。

弗兰洛科：您值得信赖的工业五金合作伙伴

客户通常在标准目录锁扣不完全符合其面板几何形状、环境要求特定材料等级或其组件需要特定把手形状、安装孔布局或锁定功能时来找我们。我们的工程团队首先考虑应用环境，然后检查提交的图纸和安装尺寸，确认预期工作负载及关闭行为，并确定锁扣主体、钩和保持器应如何匹配以实现可靠的配合。之后，我们讨论适合暴露条件的材料和表面处理选项，并根据需要调整钩位置、安装孔或把手配置。

为了有效推进请求，准备好面板尺寸和材料、预期负载和环境、调整范围以及任何锁定要求是有帮助的。我们建议在承诺批量生产之前确认样品，因为即使是经过良好工程设计的产品也受益于对实际组件的物理检查，而不是仅仅依赖图纸。

在大型面板或外壳上实现可靠关闭绝不仅仅是锁扣主体尺寸的问题。它取决于工作负载、夹紧距离、调整范围、面板刚性、保持器设计、环境暴露和锁定要求如何作为一个系统结合在一起。标准目录型号可以覆盖许多这些组合，但它们仍然需要适当的规格检查，而不是基于尺寸的猜测。

当标准锁扣与应用不匹配时——无论是由于安装空间、负载、环境，还是缺失的锁定功能——在承诺生产之前进行图纸审核和样品评估都是值得的额外步骤。
