Hướng dẫn chuyên gia: Cách lắp đặt bản lề lắp nổi trên cửa ngoài hạng nặng

Làm chủ việc lắp đặt cửa ngoài hạng nặng

Lắp đặt cửa quá khổ yêu cầu độ chính xác tuyệt đối và phần cứng công nghiệp để ngăn ngừa các vấn đề cấu trúc theo thời gian. Trong hướng dẫn kỹ thuật này, chúng tôi phân tích các nguyên tắc kỹ thuật và các bước cơ khí cần thiết để bảo đảm an toàn cho các cửa lớn, nặng. Tại ForndLock, nhiều năm kinh nghiệm sản xuất của chúng tôi trong lĩnh vực phần cứng công nghiệp đã cho thấy rằng các kỹ thuật lắp đặt kém dẫn đến sự mệt mỏi của khung, sự võng xuống và an ninh bị suy yếu. Chúng tôi viết hướng dẫn này để cung cấp cho các kỹ sư, khách hàng OEM và quản lý mua hàng một lộ trình rõ ràng để thực hiện các lắp đặt hoàn hảo. Dù bạn đang làm việc với các khung thép gia cố hay chọn Bản Lề Lắp Nổi cho các cửa lớn nổi bật, việc hiểu các lực tác động là điều hoàn toàn cần thiết. Chúng tôi sẽ đề cập đến mọi thứ từ việc chọn vật liệu và tính toán phân phối tải đến các giá trị mô-men xoắn chính xác cần thiết trong quá trình lắp ráp cuối cùng. Bằng cách áp dụng kiến thức sản xuất thực tế của chúng tôi, các đội lắp ráp và kỹ thuật viên hiện trường của bạn có thể tránh được các chuyến thăm lại tốn kém và đảm bảo hiệu suất ổn định, lâu dài cho bất kỳ dự án cửa quy mô lớn nào. Chúng tôi hiểu rằng các cửa nổi bật đóng vai trò như một rào cản an ninh quan trọng và một điểm nhấn trực quan, điều này có nghĩa là phần cứng phải hoạt động đáng tin cậy dưới áp lực liên tục trong khi vẫn duy trì tính toàn vẹn cấu trúc. Ngay cả một sự không căn chỉnh nhỏ trong quá trình treo ban đầu có thể dẫn đến các vấn đề chức năng nghiêm trọng sau này, đó là lý do tại sao đội ngũ kỹ sư của chúng tôi nhấn mạnh vào kỷ luật quy trình nghiêm ngặt từ đầu đến cuối.

Chọn các mô hình bản lề tốt nhất

Trước khi bắt đầu khoan, việc chọn thông số kỹ thuật phần cứng phù hợp xác định toàn bộ tuổi thọ của hệ thống cửa. Các quản lý mua hàng và kỹ sư phải khớp các yêu cầu vật lý của cửa với các đặc tính vật liệu của phần cứng. Khi tìm kiếm các bản lề lắp nổi tốt nhất cho các cửa vào bằng gỗ đặc dày, mật độ vật liệu và thiết kế ổ bi là hai yếu tố quan trọng nhất cần xem xét. Đối với các ứng dụng ngoài trời tiếp xúc với điều kiện môi trường khắc nghiệt, chúng tôi khuyến nghị mạnh mẽ thép không gỉ 316 hạng hải hoặc đồng hạng nặng được rèn. Những vật liệu này chống ăn mòn và cung cấp độ bền kéo cần thiết để hỗ trợ các tải trọng rất nặng.

Ngoài vật liệu cơ bản, cơ chế ổ bi bên trong xác định cách cửa hoạt động trơn tru dưới các tải trọng bên lớn. Các bản lề tiêu chuẩn sẽ nhanh chóng bị mài mòn dưới trọng lượng của các cửa gỗ đặc quá khổ. Thay vào đó, cần có ổ bi đẩy hoặc ổ bi kín hạng nặng. Ổ bi đẩy đặc biệt tốt trong việc xử lý tải trọng thẳng đứng, giữ cho các khớp kim loại không bị mài mòn vào nhau. Ngoài ra, độ dày lá phải khớp với trọng lượng của cửa. Độ dày lá tối thiểu bốn milimét thường được yêu cầu cho các ứng dụng thương mại hoặc dân cư hạng nặng để ngăn ngừa biến dạng theo thời gian.

Để giúp các đội ngũ kỹ thuật và mua hàng của bạn đưa ra quyết định sáng suốt, chúng tôi đã biên soạn một bảng thông số kỹ thuật dựa trên các thử nghiệm sản xuất nội bộ tại ForndLock.

Xem xét các thông số này đảm bảo rằng phần cứng được chọn có thể xử lý cả trọng lượng tĩnh và các lực động được tạo ra trong các chu kỳ mở và đóng.

Tính toán tải và chuẩn bị khung

Ngăn ngừa sự cố khung và võng xuống yêu cầu tính toán cẩn thận trước khi lắp đặt bắt đầu. Nhiều kỹ thuật viên bỏ qua giai đoạn chuẩn bị cấu trúc và dựa vào sự phỏng đoán thay vì logic kỹ thuật. Để đảm bảo ổn định lâu dài, bạn phải tính toán tải động, mà cao hơn nhiều so với trọng lượng tĩnh. Tải động tính đến động lượng được tạo ra khi một vật nặng đu đưa, kết hợp với áp lực môi trường bên ngoài như tải gió.

Khi tính toán trọng tâm cho các cửa quá khổ, các lực kéo bên không được phân bổ đều trên trục bản lề. Dựa trên dữ liệu sản xuất và thử nghiệm cấu trúc của chúng tôi, bản lề trên mang khoảng bảy mươi phần trăm tổng tải trọng bên. Bản lề giữa chủ yếu làm việc để giữ cho tấm gỗ không bị cong, trong khi bản lề dưới xử lý hầu hết trọng lượng tĩnh thẳng đứng. Tỷ lệ phân phối này xác định khoảng cách vít được khuyến nghị và độ sâu cần khoan của vít.

Đối với việc chuẩn bị khung, loại vật liệu nền xác định chiến lược neo. Khi lắp đặt vào các khung thép gia cố, các kỹ sư phải đảm bảo thép đủ dày để chấp nhận các vít máy mà không bị tuôn ra, điều này thường yêu cầu các tấm đỡ bên trong. Đối với các khung gỗ đặc, các vít phải được khoan ít nhất bảy mươi lăm milimét sâu vào các thanh khung cấu trúc, không chỉ vào các khung trang trí.

Chúng tôi khuyến nghị tính toán tổng mô men quán tính trước khi khoan. Công thức bao gồm việc nhân khối lượng cửa với khoảng cách từ điểm xoay bản lề đến trọng tâm. Nếu lực kết quả vượt quá độ bền cắt của các phần cứng tiêu chuẩn, bạn phải chuyển sang các vít cấu trúc chịu lực cao. Ngoài ra, khu vực lắp đặt bề mặt phải hoàn toàn phẳng. Bất kỳ sự không đồng đều nào trên bề mặt khung sẽ tạo ra mô men xoay vào các lá bản lề, dẫn đến sự hỏng hóc ổ bi sớm và kẹt trong quá trình sử dụng.

Chúng tôi cũng khuyến nghị tính đến tần suất sử dụng cửa. Một cửa thương mại có lưu lượng cao sẽ khiến các phần cứng phải chịu các rung động nhỏ liên tục có thể dần làm lỏng các ren tiêu chuẩn. Thêm một yếu tố an toàn ít nhất một điểm năm vào các tính toán trọng lượng ban đầu của bạn sẽ cung cấp cho bạn một khoảng đệm cần thiết chống lại các áp lực động này. Bằng cách coi việc chuẩn bị khung như một quy trình toán học nghiêm ngặt thay vì một nhiệm vụ thợ mộc cơ bản, các khách hàng OEM có thể đảm bảo rằng phần cứng kiến trúc của họ hoạt động chính xác như thiết kế dưới các điều kiện thực tế khắt khe nhất.

Quy trình lắp đặt bản lề từng bước

Hiểu cách lắp đặt các bản lề lắp nổi trên các cửa ngoài hạng nặng có nghĩa là tuân theo một chuỗi các bước kỹ thuật chính xác. Trong xưởng của chúng tôi, chúng tôi đào tạo các kỹ thuật viên để coi quy trình này như một lắp ráp cơ khí thay vì một nhiệm vụ phần cứng cơ bản.

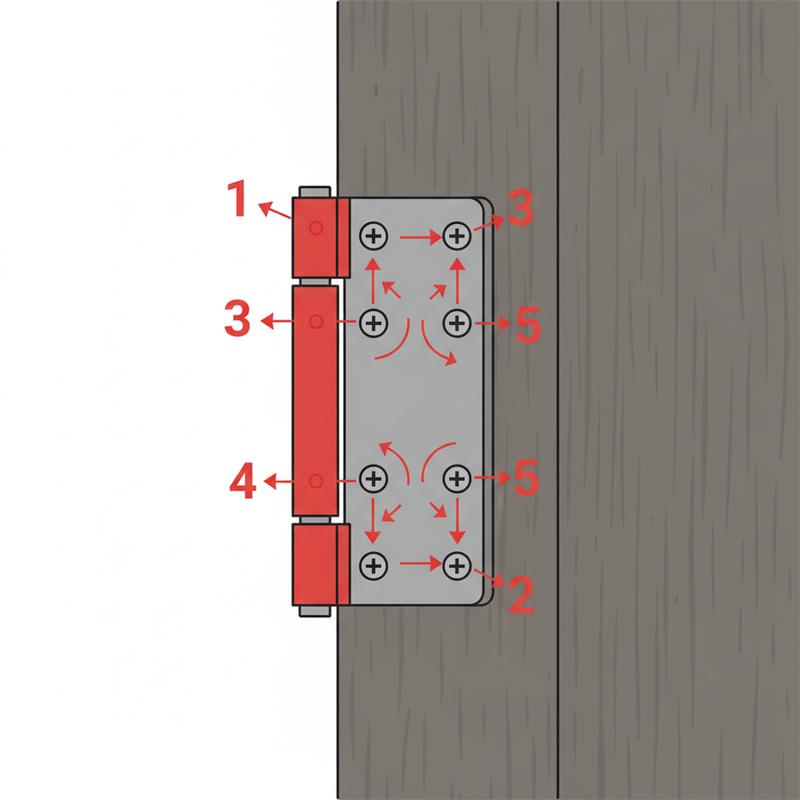

Đầu tiên, việc bố trí và đánh dấu phải được thực hiện bằng cách sử dụng thước cặp chính xác và một cấp độ laser. Đánh dấu các vị trí lỗ chính xác dựa trên các tính toán phân phối tải trước đó của bạn.

Thứ hai, khoan các lỗ dẫn. Đường kính lỗ dẫn phải được khớp chính xác với đường kính gốc của phần cứng để tối đa hóa sự gắn kết ren mà không làm nứt vật liệu. Đối với các loại gỗ đặc dày, chúng tôi khuyến nghị một lỗ dẫn có đường kính bằng chín mươi phần trăm đường kính gốc của vít.

Thứ ba, áp dụng một loại keo cấu trúc chịu lực cao vào các lỗ dẫn trước khi chèn các vít. Bước này làm tăng đáng kể độ bền cắt của kết nối và ngăn ngừa độ ẩm xâm nhập, điều này có thể gây ra sự mục nát bên trong ở các khung gỗ hoặc ăn mòn ẩn ở các vật liệu kim loại.

Thứ tư, định vị lá và bắt đầu chuỗi gắn kết. Không bao giờ siết chặt các vít hoàn toàn theo thứ tự tuyến tính. Thay vào đó, sử dụng một chuỗi mô men xoay theo hình chữ thập, tương tự như siết chặt các đai ốc trên bánh xe ô tô. Điều này đảm bảo lá nằm hoàn toàn phẳng trên bề mặt lắp đặt mà không bị biến dạng cục bộ.

Thứ năm, sử dụng các miếng đệm căn chỉnh trong quá trình treo ban đầu. Treo một cửa rất nặng là nguy hiểm và tạo ra nhiều áp lực lên phần cứng. Bằng cách đặt các miếng đệm có kích thước chính xác dưới tấm cửa, bạn hỗ trợ toàn bộ trọng lượng từ sàn. Điều này ngăn chặn các ren bị tuôn ra khỏi khung trong khi bạn áp dụng mô men cuối cùng vào các vít lắp đặt.

Cuối cùng, kiểm tra mô men trên từng phần cứng bằng cách sử dụng một cờ lê mô men đã hiệu chuẩn. Siết chặt quá mức có thể làm nát sợi gỗ hoặc làm trượt các ren thép, trong khi siết không đủ để lại hệ thống dễ bị tổn thương trước sự mệt mỏi do rung động. Tuân theo chuỗi cẩn thận này đảm bảo rằng phần cứng đạt được khả năng chịu tải tối đa theo thiết kế, cung cấp sự quay trơn tru và an toàn cho toàn bộ thời gian sử dụng của tòa nhà. Các kỹ sư của chúng tôi cũng gợi ý nhẹ nhàng phủ một lớp khóa ren không cứng lại lên các ren vít khi lắp đặt vào các khung kim loại, điều này giúp chống lại các tác động làm lỏng do sự giãn nở và co lại nhiệt. Những bước lắp ráp chi tiết này là điều phân biệt một giải pháp tạm thời với một giải pháp kiến trúc hạng công nghiệp vĩnh viễn.

Trường hợp cửa tùy chỉnh châu Âu thực tế

Để cho thấy tại sao các nguyên tắc kỹ thuật này quan trọng, chúng tôi gần đây đã làm việc với một nhà sản xuất cửa kiến trúc hàng đầu của Đức. Khách hàng OEM này đã gặp phải các sự cố nghiêm trọng và vấn đề võng xuống với các cửa vào bằng gỗ đặc dày quá khổ khi sử dụng phần cứng tiêu chuẩn. Trọng lượng lớn của gỗ chuyên dụng, kết hợp với các tải trọng bên cực kỳ lớn, đã khiến các chốt truyền thống bị biến dạng trong vòng vài tháng sau khi lắp đặt.

Đội ngũ kỹ sư của chúng tôi đã nghiên cứu thiết kế khung và yêu cầu tải động của họ. Chúng tôi đã phát triển một giải pháp bản lề lắp nổi tùy chỉnh với khoảng cách vít tối ưu hóa để phân phối tốt hơn bảy mươi phần trăm tải trọng bên tại điểm xoay trên cùng. Chúng tôi cũng tích hợp các ổ bi đẩy nâng cấp được thiết kế để xử lý các chu kỳ ma sát cao liên tục. Sau khi đưa cửa mới được trang bị vào thử nghiệm chu kỳ tự động nghiêm ngặt, kết quả là không có sự võng xuống nào. Cách tiếp cận tùy chỉnh này không chỉ loại bỏ các yêu cầu bảo hành của họ mà còn cải thiện đáng kể quy trình lắp ráp tại nhà máy của họ, chứng minh giá trị của phần cứng công nghiệp được thiết kế theo mục đích.

Điều chỉnh cuối cùng và các bước tiếp theo

Khi việc lắp đặt chính hoàn tất, giai đoạn cuối bao gồm các bài kiểm tra xoay cẩn thận và các điều chỉnh nhỏ. Gỡ bỏ tất cả các miếng đệm hỗ trợ và từ từ di chuyển cửa qua toàn bộ phạm vi chuyển động. Lắng nghe cẩn thận bất kỳ âm thanh nào bị kẹt hoặc cọ xát, điều này chỉ ra những sai lệch nhỏ. Kiểm tra khoảng cách xung quanh viền bằng cách sử dụng thước đo cảm giác để đảm bảo nó luôn đều từ trên xuống dưới. Nếu cần điều chỉnh nhỏ, hãy sử dụng các vít điều chỉnh tích hợp trên lá bản lề thay vì ép khung.

Việc đạt được một lắp đặt hoàn hảo phụ thuộc rất nhiều vào việc tìm nguồn phần cứng phù hợp được thiết kế cho ứng dụng cụ thể của bạn. Tại ForndLock, chúng tôi chuyên sản xuất các phụ kiện kiến trúc mạnh mẽ, chính xác cao được thiết kế cho các môi trường công nghiệp và thương mại khắt khe. Chúng tôi mời các kỹ sư, quản lý mua hàng và khách hàng OEM làm việc với chúng tôi trong dự án cửa đầy thách thức tiếp theo của họ. Vui lòng gửi nhu cầu dự án, bản vẽ, yêu cầu mẫu hoặc yêu cầu tùy chỉnh đến [email protected].
