Kanat tipi kulp dik açılı döner kilit, hızlı operasyon ve güvenlik korumasını bir arada sunan bir endüstriyel kapı kilidi ürünüdür. 90° döndürme ile ekipman kapaklarının açılması ve kilitlenmesi sağlanır. Ürün, el ile hızlı kullanım için uygun olan kanat tipi kulp tasarımını benimsemekte olup, kapalı durumda kilitlenebilmesi için asma kilit fonksiyonu desteklenmektedir. Bu, ekipmanın güvenliğini artırmakta ve yanlış açılma olasılığını azaltmaktadır. Bu seri ürünler, personel yönetimi veya ekipman izolasyonu gerektiren endüstriyel senaryolar için uygundur ve elektrik panoları, dağıtım kutuları, iletişim kabinetleri, raylı ulaşım ekipmanları, inşaat makineleri ve dış mekan ekipman kutuları gibi alanlarda yaygın olarak kullanılmaktadır. Farklı kullanım ortamlarına göre paslanmaz çelik, çinko alaşımı gibi malzemeler ve su geçirmez, toz geçirmez, titreşim önleyici konfigürasyon seçenekleri sunulmaktadır. Ürün özellikleri: 90° dik açılı döndürme ile basit ve hızlı operasyon Kanat tipi kulp tasarımı, kavramayı ve hızlı açıp kapamayı kolaylaştırır Asma kilit ile kilitleme desteği, ekipman güvenliği yönetimini artırır Ekipman bakım izolasyonu ve yanlış operasyonu önleme imkanı sağlar Anahtar kilidi ve çeşitli dil yapıları seçeneği mevcuttur Endüstriyel kabinetler, elektrik ekipmanları ve dış mekan kutuları için uygundur Su geçirmez, toz geçirmez, titreşim önleyici uygulama desteği sağlar
kanat tipi sürücü dik açılı kilit
kanat tipi sürücü dik açılı kilit
kanat tipi sürücü dik açılı kilit
kanat tipi sürücü dik açılı kilit
kanat tipi sürücü dik açılı kilit
Bir muhafaza kapısı hızlı açılmalı, titreşim altında sızdırmaz kalmalı ve aletsiz kolayca çalıştırılabilmelidir; bu durumda, bir kanat kolu çeyrek tur mandalı genellikle standart anahtarlı kam kilidi veya hacimli dış kol yerine daha iyi bir seçimdir. ForndLock, elektrikli kabinetler, telekom muhafazaları, makine panelleri, araç bölmeleri, HVAC üniteleri, deniz ekipmanları ve sık kullanım ve güvenilir kapanma gerektiren diğer endüstriyel erişim sistemleri için kanat kolu kam mandalı çözümleri tasarlar ve üretir.
Basit bir ticari kanat kilidinin aksine, ForndLock'un kanat düğmeli çeyrek tur mandalı, panel kalınlığı, tutma aralığı, kam ofseti, kilitleme yönü, malzeme, yüzey finisajı, anahtar erişimi, kilitli fonksiyonu ve çevresel sızdırmazlık gereksinimleri etrafında yapılandırılabilir. Bu, stabil parti tedarikine ihtiyaç duyan OEM muhafaza üreticileri, ekipman üreticileri, proje yüklenicileri ve satın alma ekipleri için uygundur.
Bir kanat kolu kam mandalı yalnızca kol şekli nedeniyle seçilmez. Gerçek kabinet ve muhafaza projelerinde mühendisler genellikle üç bağlantılı konuya önem verir: operatörün kapıyı ne kadar hızlı açabileceği, kamın paneli çerçeveye ne kadar sıkı çektiği ve mandalın titreşim veya dış etkilere karşı ne kadar stabil kaldığı.
Kanat düğmesi, eldiven kullanılsa bile bakım ekiplerinin erişim kapılarını hızlı bir şekilde açıp kapatmalarına olanak tanıyan geniş bir tutma yüzeyi sağlar. Kolu arkasında, kam çerçeve veya tutucu ile etkileşime girmek için pozisyona döner. Doğru kam profili ve conta tasarımı ile mandal, kapı gıcırtısını azaltmaya, sızdırmazlık basıncını artırmaya ve IP65 veya NEMA tipi muhafaza gereksinimlerini desteklemeye yardımcı olabilir.
ForndLock kanat kolu kam kilitleri, manuel, anahtarlı, kilitlenebilir, anahtarsız ve sıkıştırma odaklı konfigürasyonlarda mevcuttur ve bu, birden fazla kabinet platformu arasında tek bir görünür donanım stilinin kullanılmasına olanak tanır.

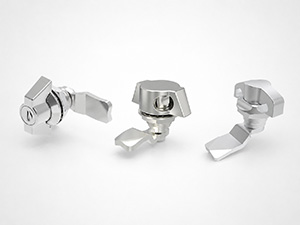

Tipik bir kanat düğmeli çeyrek tur mandalı, bir kanat kolu, kilit muhafazası, mil veya tahrik mili, kam, montaj somunu, conta veya O-ring ve isteğe bağlı anahtar silindiri veya kilitli özellik içerir. Kolu, iç tahriki 90° döndürerek, kamı açık pozisyondan kilitli pozisyona taşır.
ForndLock, yapıyı muhafaza tasarımına göre uyarlayabilir:
Yapı Elemanı | Mandaldaki Fonksiyonu | Özelleştirme Yönü |
|---|---|---|
Kanat kolu / kanat düğmesi | 90° işlem için manuel tork sağlar | Şekil, boyut, renk, malzeme, logo işareti |
Kilit muhafazası | Mekaniği tutar ve panel kesimine uyar | Çinko alaşımlı, paslanmaz çelik, naylon veya projeye özel malzeme |
Kam | Çerçeve veya tutucu ile etkileşime girer | Düz kam, ofset kam, kanca kam, sürtünme kamı, özel kam profili |
Conta / O-ring | Toz ve su direncini destekler | IP65 sızdırmazlık, sıkıştırma sızdırmazlığı, dış mekan conta seçenekleri |
Anahtar silindiri | Güvenliğin gerektiği yerlerde erişimi kısıtlar | K333, anahtarlı benzer, anahtarlı farklı, anahtar teslim seçenekleri |
Kilitli mandal | Dışarıdan kilitli güvenliği sağlar | Kilitlenebilir kanat düğmesi veya yardımcı kilitleme tasarımı |
Montaj somunu | Mandalı panele sabitler | Standart somun, topraklama somunu, projeye özel bağlantı elemanı |
Malzeme seçimi doğrudan korozyon direncini, el hissini, görünümü, maliyeti ve hizmet ömrünü etkiler. Bir satın alma ekibi birim maliyetine odaklanabilirken, bir mühendis sızdırmazlık, korozyon direnci, tork stabilitesi veya titreşim performansına odaklanabilir. ForndLock, birden fazla malzeme ve finisaj kombinasyonu sunarak her iki gereksinimi de destekler.
Malzeme / Finisaj | En İyi Uyum | Avantaj | Satın Alma Notları |
|---|---|---|---|
Siyah toz kaplamalı çinko alaşımlı | Kapalı alan makineleri, elektrikli kabinetler, endüstriyel paneller | Maliyet etkin, stabil görünüm, iyi genel kullanım dayanıklılığı | Yüksek hacimli kabinet programları için uygundur |
Krom kaplamalı çinko alaşımlı | Kontrol panelleri ve görünür ekipman yüzeyleri | Parlak teknik görünüm, pürüzsüz el teması | Görsel tutarlılığın önemli olduğu durumlarda faydalıdır |
Paslanmaz çelik parlatılmış finisaj | Dış mekan, deniz, nemli veya hijyenik ortamlarda | Güçlü korozyon direnci ve uzun hizmet ömrü | Zorlu çalışma ortamları için tavsiye edilir |
Naylon veya mühendislik plastik bileşenleri | Hafif kapaklar veya düşük korozyonlu kapalı alan uygulamaları | Daha düşük ağırlık ve esnek maliyet kontrolü | Yük ve sıcaklık gereksinimlerinin orta seviyede olduğu durumlarda uygundur |
Özel kaplama veya renk | Marka spesifik OEM ekipmanları | Ürün kimliği ve proje tasarımı ile eşleşir | Renk standardı ve parti toleransı onayı gerektirir |
Bir kanat düğmeli özel çeyrek tur mandalı, kapı boyutuna, erişim sıklığına, titreşim seviyesine, sızdırmazlık gereksinimine ve güvenlik gereksinimine göre seçilmelidir. ForndLock, müşterilerin mandal yapısını gerçek muhafaza ortamıyla eşleştirmesine yardımcı olur, tüm projelerde tek bir standart parça kullanmak yerine.
Uygulama | Ana Mühendislik Zorluğu | Tavsiye Edilen ForndLock Konfigürasyonu |
|---|---|---|
Dış mekan telekom kabineti | Yağmur, toz, titreşim, tekrar eden servis erişimi | IP65 kanat kolu kam mandalı, conta, çinko alaşımlı veya paslanmaz çelik gövde, anahtarlı veya kilitlenebilir seçenek |
Elektrik kontrol kabineti | Güvenli bakım erişimi ve temiz panel görünümü | Kanat düğmeli çeyrek tur mandalı, krom kaplamalı veya siyah toz kaplamalı çinko alaşımlı |
Endüstriyel makine kapağı | Sık açma, titreşim ve operatör konforu | Kanat kolu kam mandalı, stabil kam etkileşimi ve isteğe bağlı sıkıştırma |
HVAC ve filtrasyon ünitesi | Düzenli kontrol ve conta sızdırmazlığı | Sıkıştırma odaklı kanat düğmesi mandalı, ayarlanabilir kam veya tutma aralığı |
Araç bölmesi veya römork kapağı | Şok, hareket, dış etki | Paslanmaz çelik veya kilitlenebilir kanat kolu çeyrek tur mandalı |
Deniz veya kıyı muhafazası | Korozyon ve nem | Paslanmaz çelik kanat kolu kam kilidi, parlatılmış finisaj ve sızdırmazlık contası ile |
OEM kabinet platformu | Birden fazla kapı kalınlığı ve parti üretimi | Özel kanat kolu mandalı, birleştirilmiş görünür kol ve farklı kam ofsetleri ile |
ForndLock, 50.000㎡ fabrikada faaliyet göstermektedir ve özel kanat kolu üreticilerinin gereksinimlerini konsept incelemeden parti üretimine kadar destekler. Sadece standart katalog parçaları sunmak yerine, ForndLock, müşteri muhafaza platformuna göre kanat kolu şekli, kam uzunluğu, kam ofseti, kilit gövdesi derinliği, döndürme yönü, anahtar kodu, malzeme, finisaj, conta yapısı ve ambalaj yöntemini ayarlayabilir.
Endüstriyel ekipmanlarda kullanılan bir kanat kolu kam mandalı, binlerce işlem ve birden fazla üretim partisi boyunca tutarlı kalmalıdır. ForndLock, malzeme giriş kontrolü, döküm veya şekillendirme, işleme, yüzey işleme, montaj, tork kontrolü, anahtar operasyonu, sızdırmazlık doğrulaması ve son görünüm kontrolü gibi alanlarda kalite kontrolü uygular.
Daha yüksek çevresel gereksinimlere sahip projeler için, ForndLock, IP/NEMA odaklı sızdırmazlık, tuz püskürtme direnci, çalışma yaşam döngüsü, tork performansı, titreşim direnci ve finisaj dayanıklılığı etrafında test desteği sağlayabilir. Bu, muhafaza üreticilerinin gevşek kamlar, tutarsız conta sıkıştırması, kötü kaplama yapışması veya dengesiz anahtar operasyonu nedeniyle meydana gelen saha hatalarını azaltmalarına yardımcı olur.
Bir kanat kolu kam mandalı seçmeden önce, yalnızca kol stilini değil, kapı yapısını da onaylayın. En önemli boyutlar panel kalınlığı, çerçeve mesafesi, conta sıkıştırması, gerekli tutma aralığı ve kapının arkasındaki mevcut montaj alanıdır.
ForndLock, aşağıdakileri kontrol etmenizi önerir:
Kapı ve çerçeve kalınlığı
Gerekli kam ofseti ve mandal mesafesi
Sızdırmazlık veya titreşim kontrolü için sıkıştırmanın gerekli olup olmadığı
Gerekli malzeme: çinko alaşımlı, paslanmaz çelik, naylon veya özel malzeme
Finisaj gereksinimi: krom kaplama, siyah toz kaplamalı, parlatılmış veya özel renk
Güvenlik seviyesi: anahtarsız, K333 anahtarlı kilitleme, anahtarlı benzer, anahtarlı farklı veya kilitlenebilir
Döndürme yönü: saat yönünde veya saat yönünün tersine
Uyum hedefi: IP65, NEMA tipi muhafaza derecelendirmesi, korozyon direnci veya yaşam döngüsü gereksinimi
Parti miktarı, ambalaj yöntemi ve yedek uyumluluğu
Bu detayları erken onaylayarak, ForndLock, uygun bir kanat kolu çeyrek tur mandalı önerebilir veya muhafaza programınız için kanat düğmeli özel çeyrek tur mandalı geliştirebilir.
ForndLock, endüstriyel kabinetler, elektrikli muhafazalar, makine panelleri, telekom kutuları, araç bölmeleri ve OEM ekipman platformları için kanat kolu çeyrek tur mandalları, kanat kolu kam kilitleri ve kanat düğmeli özel çeyrek tur mandalı çözümleri üretmektedir.
Panel çiziminizi, hedef tutma aralığınızı, malzeme gereksiniminizi, anahtar planınızı ve uygulama ortamınızı paylaşın. ForndLock, model seçimi, örnek testi, OEM/ODM özelleştirmesi, üretim doğrulaması ve küresel parti tedarikini destekleyebilir ve sizi standart katalog parçalarıyla sınırlamaz.
Kanat kollu kam mandalı, 90° çeyrek tur hareketi ile kabin kapılarını, muhafaza panellerini, makine kapaklarını ve erişim kapılarını güvence altına almak için kullanılır. Sık sık açılması, hızlı el ile kullanımı ve stabil kam bağlantısı gerektiren uygulamalar için uygundur.
Evet, kapının daha kolay manuel işlemi gerektiğinde. Kanat düğmeli çeyrek tur mandalı, contalı veya sık sık bakım erişimi olan kabinlerde, küçük anahtarlı kam kilidinden daha fazla tutuş ve tork sağlar.
ForndLock, uygulamaya bağlı olarak çinko alaşımlı, paslanmaz çelik, naylon veya mühendislik plastikleri yapılandırmalarında kanat kollu kam kilitleri temin edebilir. Çinko alaşımlı, endüstriyel kabinler için yaygınken, paslanmaz çelik dış mekan, deniz veya korozyona yatkın ortamlarda tercih edilmektedir.
Kanat düğmeli özel çeyrek tur mandalı, belirli bir kabin veya muhafaza tasarımı etrafında geliştirilmiş bir mandaldır. Özel seçenekler, kanat kolu şekli, kam geometrisi, kilit silindiri, yüzey işlemi, sızdırmazlık yapısı, malzeme ve montaj yöntemi gibi unsurları içerebilir.
Evet, bir kanat kollu çeyrek tur mandalı, uygun bir conta, O-ring, kam sıkıştırması ve doğru panel tasarımı ile kullanıldığında IP65 odaklı muhafaza sızdırmazlığını destekleyebilir. Mandalın kendisi, güvenilir sızdırmazlık sağlamak için kapı yapısıyla eşleştirilmelidir.
Kanat kilidi, kanat şeklinde bir işletme koluna sahip herhangi bir kilidi tanımlayabilen daha genel bir terimdir. Kanat kollu kam mandalı ise daha spesifiktir: panelin arkasındaki kamı döndürmek ve kapıyı veya kapağı güvence altına almak için bir kanat kolu kullanır.
Evet. ForndLock, hızlı bakım erişiminin kısıtlı erişimden daha önemli olduğu uygulamalar için anahtarsız kanat kollu kam kilitleri temin edebilir. Kontrol edilen erişim için anahtarlı, kilitlenebilir ve anahtarı aynı olan versiyonlar da mevcuttur.
Evet. Değiştirme projeleri için, ForndLock mevcut kanatlı sürücü dik açı kilidinin boyutlarını, panel kesimini, kam uzunluğunu, kilit gövdesinin derinliğini ve döndürme yönünü inceleyebilir, ardından uyumlu bir standart modeli veya özel bir yedek parça önerebilir.
Evrensel kanat kollu kam mandalı sipariş etmeden önce panel kalınlığını, montaj deliğini, kavrama aralığını, kam ofsetini, kapı çerçevesi mesafesini, conta sıkıştırmasını, malzeme gereksinimini ve döndürme yönünü kontrol edin. Evrensel görünüm her zaman evrensel montaj anlamına gelmez.
