ロータリーラッチシステム/ロータリーラッチ

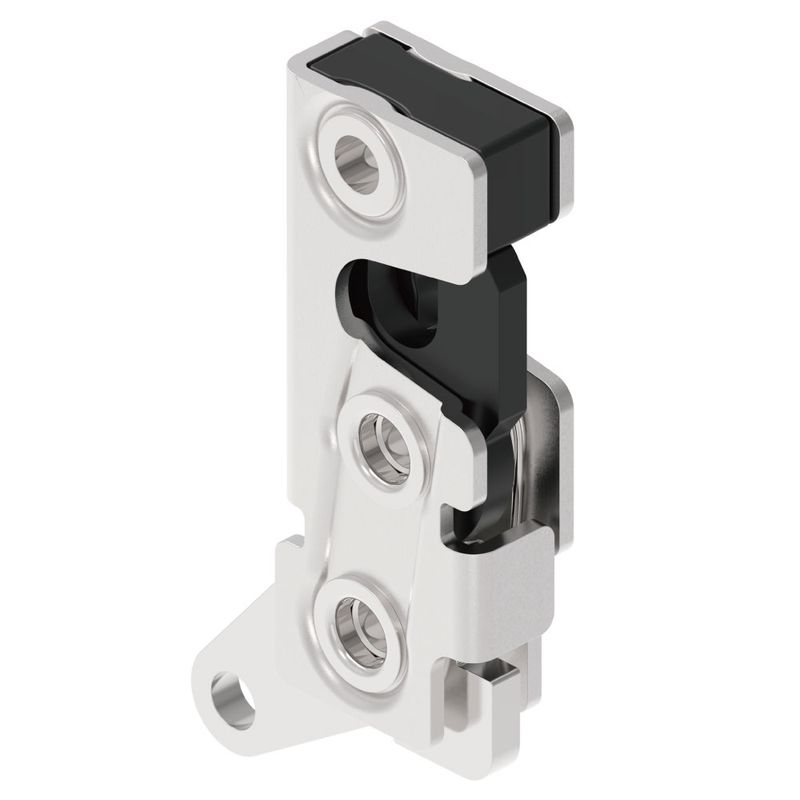

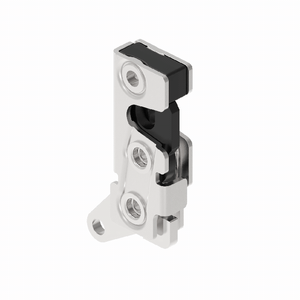

3009-22 減衰底部駆動ロータリー錠
これは金属リリースレバーを備えたコンパクトな回転式ドアロックで、衝撃閉鎖構造を採用しています。閉まるとロックピンがロック口に入った後、内部の回転ロック爪が自動的に締まり、ロックが実現します。製品は側面または下方のリリースレバーで開くことができ、外部ハンドル、ボタン機構、またはリンクシステムに接続することも可能です。キャンピングカーの収納コンパートメント、トレーラーのツールボックス、工事車両のメンテナンスドア、アウトドア機器ボックス、発電機のドア、各種軽中量機器のドアパネルに適しています。
- ストライクピン最大サイズ：9.5mm
- 極限荷重：4500N
- 適合基準： REACH No.1907/2006
- 使用シーン：キャンピングカー / トレーラー収納室ドア、ピックアップ / トラックツールボックス、工事車両点検ドア、農機 / 工事機械カバー、発電機 / アウトドア機器ボックス、特殊車両設備室ドア。
詳細仕様
| 画像 | モデル | レベル＆方向 | 固定方法 | 駆動方式 | スタイル | 材質 | ダウンロード |
|---|---|---|---|---|---|---|---|
| 3009-11-11 | 単段（オプションで二段）、左 | Ф6.2通孔 （オプション M6x1ねじ、1/4 -20ねじ） | トップドライブ | 標準 | スチール亜鉛メッキ（オプションでステンレス鋼） | ||
| 3009-21-11 | 単段（オプションで二段）、左 | Ф6.2通孔 （オプション M6x1ねじ、1/4 -20ねじ） | トップドライブ | 減衰機能付き | スチール亜鉛メッキ（オプションでステンレス鋼） | ||
| 3009-11-12 | 単極（オプションで双極）、右 | Ф6.2通孔 （オプション M6x1ねじ、1/4 -20ねじ） | トップドライブ | 標準 | スチール亜鉛メッキ（オプションでステンレス鋼） | ||
| 3009-21-12 | 単極（オプションで双極）、右 | Ф6.2通孔 （オプション M6x1ねじ、1/4 -20ねじ） | トップドライブ | 減衰機能付き | スチール亜鉛メッキ（オプションでステンレス鋼） | ||
| 3009-11-21 | 単段（オプションで二段）、左 | Ф6.2通孔 （オプション M6x1ねじ、1/4 -20ねじ） | 底部駆動 | 標準 | スチール亜鉛メッキ（オプションでステンレス鋼） | ||
| 3009-21-21 | 単段（オプションで二段）、左 | Ф6.2通孔 （オプション M6x1ねじ、1/4 -20ねじ） | 底部駆動 | 減衰機能付き | スチール亜鉛メッキ（オプションでステンレス鋼） | ||
| 3009-11-22 | 単極（オプションで双極）、右 | Ф6.2通孔 （オプション M6x1ねじ、1/4 -20ねじ） | 底部駆動 | 標準 | スチール亜鉛メッキ（オプションでステンレス鋼） | ||
| 3009-21-22 | 単極（オプションで双極）、右 | Ф6.2通孔 （オプション M6x1ねじ、1/4 -20ねじ） | 底部駆動 | 減衰機能付き | スチール亜鉛メッキ（オプションでステンレス鋼） | ||
| 3009-11-31 | 単段（オプションで二段）、左 | Ф6.2通孔 （オプション M6x1ねじ、1/4 -20ねじ） | 垂直駆動 | 標準 | スチール亜鉛メッキ（オプションでステンレス鋼） | ||
| 3009-21-31 | 単段（オプションで二段）、左 | Ф6.2通孔 （オプション M6x1ねじ、1/4 -20ねじ） | 垂直駆動 | 減衰機能付き | スチール亜鉛メッキ（オプションでステンレス鋼） | ||
| 3009-11-32 | 単極（オプションで双極）、右 | Ф6.2通孔 （オプション M6x1ねじ、1/4 -20ねじ） | 垂直駆動 | 標準 | スチール亜鉛メッキ（オプションでステンレス鋼） | ||
| 3009-21-32 | 単極（オプションで双極）、右 | Ф6.2通孔 （オプション M6x1ねじ、1/4 -20ねじ） | 垂直駆動 | 減衰機能付き | スチール亜鉛メッキ（オプションでステンレス鋼） | ||
| 3009-11-41 | 単段（オプションで二段）、左 | Ф6.2通孔 （オプション M6x1ねじ、1/4 -20ねじ） | 直列駆動 | 標準 | スチール亜鉛メッキ（オプションでステンレス鋼） | ||
| 3009-21-41 | 単段（オプションで二段）、左 | Ф6.2通孔 （オプション M6x1ねじ、1/4 -20ねじ） | 直列駆動 | 減衰機能付き | スチール亜鉛メッキ（オプションでステンレス鋼） | ||
| 3009-11-42 | 単極（オプションで双極）、右 | Ф6.2通孔 （オプション M6x1ねじ、1/4 -20ねじ） | 直列駆動 | 標準 | スチール亜鉛メッキ（オプションでステンレス鋼） | ||
| 3009-21-42 | 単極（オプションで双極）、右 | Ф6.2通孔 （オプション M6x1ねじ、1/4 -20ねじ） | 直列駆動 | 減衰機能付き | スチール亜鉛メッキ（オプションでステンレス鋼） | ||
| 3009-11-51 | 単段（オプションで二段）、左 | Ф6.2通孔 （オプション M6x1ねじ、1/4 -20ねじ） | ハンドル駆動 | 標準 | スチール亜鉛メッキ（オプションでステンレス鋼） | ||
| 3009-21-51 | 単段（オプションで二段）、左 | Ф6.2通孔 （オプション M6x1ねじ、1/4 -20ねじ） | ハンドル駆動 | 減衰機能付き | スチール亜鉛メッキ（オプションでステンレス鋼） | ||
| 3009-11-52 | 単極（オプションで双極）、右 | Ф6.2通孔 （オプション M6x1ねじ、1/4 -20ねじ） | ハンドル駆動 | 標準 | スチール亜鉛メッキ（オプションでステンレス鋼） | ||
| 3009-21-52 | 単極（オプションで双極）、右 | Ф6.2通孔 （オプション M6x1ねじ、1/4 -20ねじ） | ハンドル駆動 | 減衰機能付き | スチール亜鉛メッキ（オプションでステンレス鋼） |
よくある質問
サンプルを送っていただけますか？
はい、顧客に数点の無料サンプルを提供することは可能ですが、送料は御社にご負担いただければと思います。
ForndLockは回転ロックのOEM/ODMカスタムを提供していますか？
はい、私たちは回転ロックの材料、構造、表面処理、シリンダータイプおよび識別のカスタマイズをサポートし、プロジェクトのニーズに応えます。
最小発注数量はいくつですか？
一般的な最小発注数量は200 PCSですが、在庫が十分にある場合は、実際の需要に応じて柔軟に供給でき、発注数量の制限はありません。
回転ロックの標準納期はどのくらいですか？
通常は15日から30日で、具体的にはカスタマイズの要件や注文数量によります。
回転ロックにはどのような材料が選べますか？
一般的な材料には、亜鉛合金、SS304、SS316ステンレス鋼、PA66+GFプラスチックが含まれ、耐食性や強度の要件に応じて選択できます。
回転ロックは防水および防塵に対応していますか？
サポート。IP65またはIP67の防水等級を提供し、長期間の屋外または産業環境において信頼性のあるロックを確保します。
回転ロックは高湿度または海洋環境に適用できますか？
可能です。SS316材質の使用を推奨し、防食処理とシール取付け方式を選択できます。
どのようなタイプのドアやキャビネットに適していますか？
回転ロックは、電気キャビネット、通信キャビネット、鉄道交通機器、工事車両のハッチ、および産業用ボックスに使用できます。
