カムロックとは？カムロックの理解と使用に関する完全ガイド

産業インフラのセキュリティは、精度、耐久性、そして機械工学の原則に対する深い理解を必要とする重要な責任です。ForndLockでは、重要な電力網、自動化された製造ライン、そして無許可のアクセスや厳しい環境劣化から保護するためのハードウェアソリューションを数年間にわたって設計してきました。このセキュリティの基盤は、見た目はシンプルでも高度に設計されたコンポーネントに依存しています。多くの専門家が疑問に思うのは、「カムロックとは何か？」ということです。「カムロックの理解と使用に関する完全ガイド」は、その質問に包括的に答えるためにここで作成したものです。この技術リソースの最終的な目標は、電気キャビネット用の適切なカムロックを選択する方法を正確に教えることであり、外部条件に関係なく、施設が安全で、コンプライアンスを維持し、運用が継続できるようにすることです。

カムロックとは何か？

カムロックは、回転する金属レバーを利用して、産業用ドア、パネル、電気キャビネットを無許可のアクセスから守るコンパクトで円筒形の締結機構です。

この基本的な定義を拡張するために、カムロックとは何かという質問に答えるには、その重荷重インフラ内での役割を見なければなりません。住宅用ハードウェアとは異なり、産業用カムロックは、高電圧電力網、通信配電ボックス、自動化された産業用制御パネルのための主要な防御ラインとして機能します。このハードウェアの構造は、固定された外部ハウジング、回転する内部シリンダー、そしてパウルと呼ばれる金属アームで構成されています。これらのコンポーネントが協調して機能すると、人間の改ざんや環境の侵入に対して強力な障壁を作り出します。

そのミニマリストデザインは、電気キャビネットの狭いスペースにおける業界標準となっています。産業環境では、エンジニアは常にスペースを確保しようと奮闘しており、配線、ブレーカー、プログラム可能なロジックコントローラーのために利用可能な内部ボリュームを最大化しようとしています。大きなデッドボルトや複雑なマルチポイントロックロッドは、小型の端子ボックスに統合することがしばしば不可能です。この特定の回転締結機構は、金属製のドアに標準化された穴を一つだけ必要とするため、キャビネット内部への侵入をほぼゼロに抑えつつ、最大のセキュリティを提供します。私たちForndLockは、この空間設計の効率性が、エンジニアが世界中の何百万ものキャビネットでこれらのコンポーネントを指定する理由であることを認識しています。

カムロックは実際にどのように機能するのか？

カムロックは、挿入されたキーを回すことで動作し、内部シリンダーを回転させ、固定フレームの後ろに取り付けられた金属製のパウルをスイングさせてキャビネットを確実に固定します。

メカニクスを真に理解するためには、産業施設の極端な条件下でカムロックが実際にどのように機能するのかを問わなければなりません。相互作用はキーウェイから始まります。正しく切り取られたキーがバレルに挿入されると、内部のタンブラーの一連と相互作用します。これらはスプリングロードのウェイファーまたは精密加工されたピンのいずれかです。これらのタンブラーは、キーの切り込みによって特定の高さに押し上げられます。すべてのタンブラーがシアラインで完全に整列すると、内部シリンダーは外部ハウジングから解放され、オペレーターは回転トルクを適用できるようになります。この回転機構は、ロックの後部に取り付けられたカムアームに直接力を伝達します。

この特定の回転機構は、機械の振動に対する抵抗が本質的に高いため、電気キャビネットに特に信頼性があります。発電機ハウジングやスタンピングプラントの制御パネルでは、連続的な低周波振動が劣悪な締結機構を徐々に緩め、危険なドアの開放を引き起こす可能性があります。しかし、金属製のパウルがキャビネットフレームの後ろにスイングすると、振動が克服できない確実な機械的ストップを作り出します。さらに、アームがフレームに接触すると、ポリウレタン製のドアシールに強力で継続的な圧力を維持します。この一定の圧縮が、湿気やほこりがガスケットを通過するのを防ぎ、内部の敏感な電子機器が厳しい外部環境から完全に隔離されることを保証します。

ラッチとロックはどのように異なるのか？

主な違いは、ロックは内部のセキュリティタンブラーを操作するために特定の切り取られたキーを必要とするのに対し、ラッチは制限のないアクセス制御でパネルを固定するためにシンプルな回転ハンドルを使用することです。

新しい施設のためのハードウェアを指定する際、エンジニアはカムロックとカムラッチのトピックについて頻繁に議論します：違いは何ですか？これらの機能的およびセキュリティの違いを明確にすることは、安全を損なったり、運用効率を妨げたりする高価な仕様エラーを防ぐために重要です。ラッチは基本的にドアを閉じたままにするために設計された締結装置であり、ロックは人々を外に出すために設計されたアクセス制御装置です。

これを説明するために、以下のテキストベースの比較を考えてみてください：

まず、セキュリティレベルに関して、ロックは非常に制限されたアクセスを提供しますが、ラッチはアクセス制限がなく、誰でもパネルを開けることができます。

次に、工具の要件に関して、ロックは正確に切り取られたセキュリティキーを必要としますが、ラッチは素手やシンプルなノブ、一般的なスロットドライバーで操作できます。

第三に、典型的な産業用途に関して、エンジニアは、頻繁に低セキュリティのメンテナンスアクセスを必要とするHVACリターンパネルや非重要な検査ハッチのようなシステムにはラッチを指定すべきです。対照的に、高電圧の電気キャビネット、サーバーラック、または致命的な感電の危険や産業的な妨害を防ぐために厳格なアクセス制限を要求する化学物質保管キャビネットには、エンジニアがロックを指定しなければなりません。

ForndLockでは、調達チームに対して、ラッチの便利さとキー付きシリンダーの絶対的なセキュリティの間で決定する前に、施設のリスクプロファイルを監査することを常にお勧めしています。

ここで説明されているロックの種類は何ですか？

この技術ガイドでは、産業用途において最も重要な種類、すなわちチューブラーバリアント、フラットキーシステム、特別なクォータターン機構について説明します。

このセクションで説明されているカムロックの種類により、施設管理者は安全なアクセスハードウェアの広範なカタログをより良くナビゲートできるようになります。産業インフラは、すべてに適したアプローチに依存することはできません。道路脇の交通制御キャビネットは、屋内の製薬クリーンルームとはまったく異なる脅威に直面しています。したがって、利用可能な異なる機械的バリエーションを理解することが、特定の運用環境に対する強靭なセキュリティアーキテクチャを構築するための第一歩です。

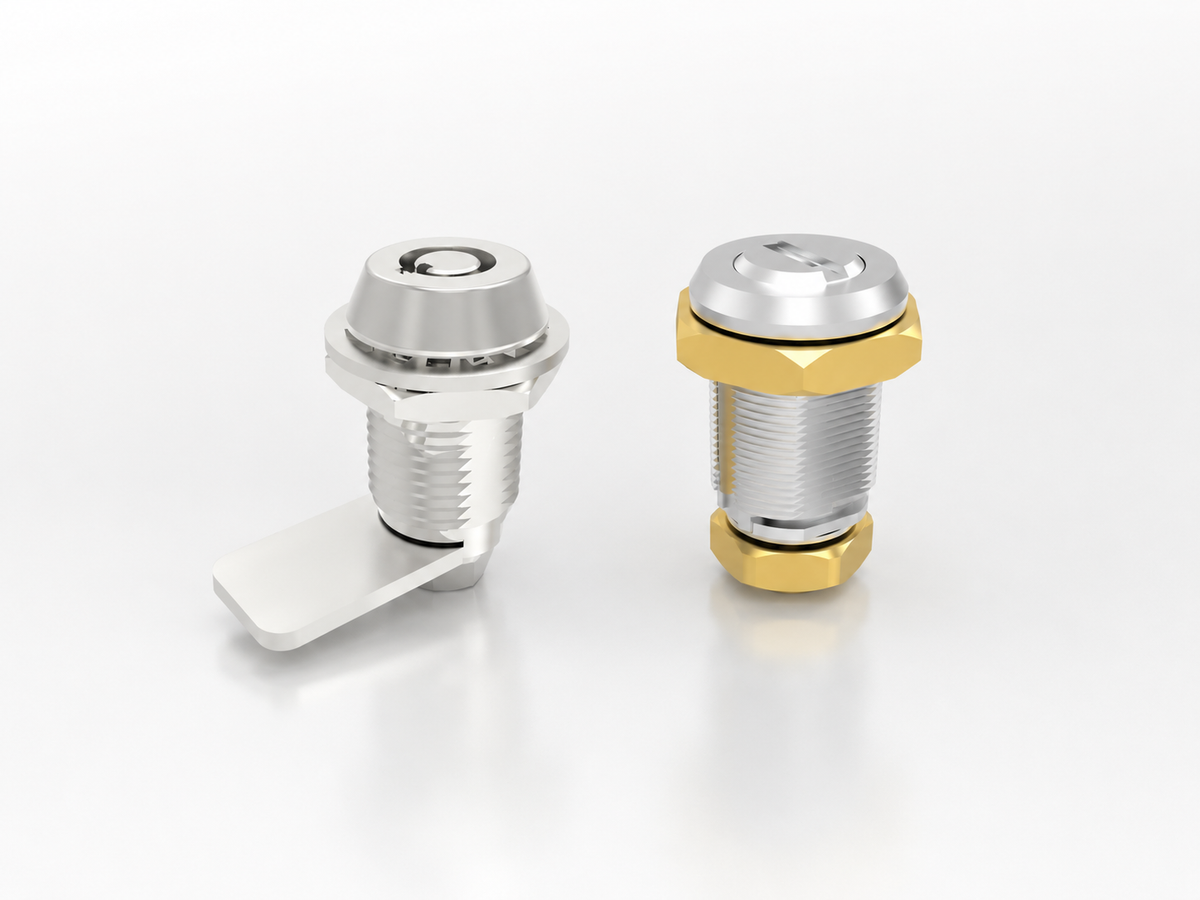

チューブラーカムロックとは何か？

チューブラーカムロックは、ピンがリング状に配置された円形のキーウェイを特徴としており、敏感な電気制御パネルに対して著しく高いピッキング抵抗を提供します。

チューブラー設計は、物理的セキュリティの領域における工学の驚異です。従来の直線的なキーウェイの代わりに、シリンダーは特別な中空の円筒形キーによって押し下げられるピンの円形配置を利用します。この構成は、通信配電ノードや市営電力網キャビネットなどの公共向け産業環境での改ざんを防ぐために、非常に大きなセキュリティ上の利点を提供します。ピンが放射状に配置されているため、ロックをピックするためにテンションをかけるには、非常に特別な工具と卓越したスキルが必要であり、機会を狙った破壊行為を効果的に排除します。さらに、円形キーの頑丈な構造は、凍結した屋外環境で技術者が標準のフラットキーを操作する際によく見られるスナッピングや曲がりに対して非常に耐性があります。

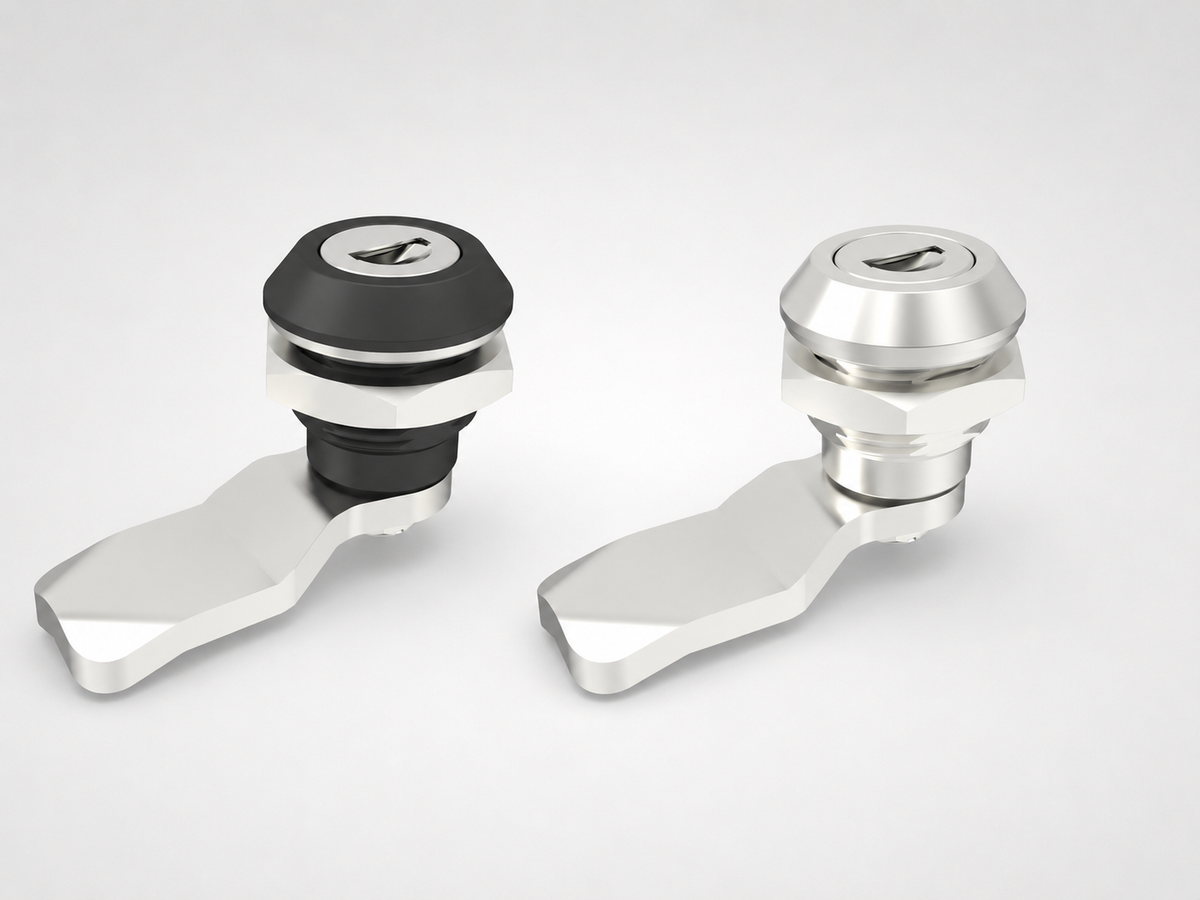

なぜクォータターンロックを選ぶのか？

クォータターンロックは、迅速なメンテナンスアクセスを提供しながら、キャビネットの環境シールを維持するために必要な強力な圧縮を提供するために選ばれます。

産業メンテナンスの迅速な世界では、時間が重要な指標です。クォータターン機構は、オペレーターの手首を90度回転させるだけで、ドアを重いウェザーストリッピングにしっかりと引き寄せる能力から、電気セクターで主導的な地位を占めています。挿入物が回転すると、内部カムはフレームの後ろに回転するだけでなく、特別な傾斜プロファイルに沿って内側に引き寄せます。この二次的な内向きの動きは、巨大な圧縮力を生み出します。ドア周囲のフォームガスケットを均等に圧縮することにより、クォータターン機構は、キャビネットが厳しい気象条件や産業用洗浄手順を生き延びることを保証し、高電圧バスバー内に水滴が一つも到達しないようにします。

適切なロックを選ぶには？

電気キャビネット用の適切なカムロックを選ぶ方法を知るためには、環境保護等級、材料の耐久性、そして特定のキャビネットの正確な寸法要件を慎重に評価する必要があります。

電気キャビネット用の適切なカムロックを選ぶ方法を正確にマスターすることは、ハードウェア仕様プロセスのクライマックスです。ここでは、理論的な工学が実践的な応用と出会います。最初の大きな決定は材料の選択であり、これはハードウェアの寿命を決定づけます。工場内の自動化キャビネットや倉庫の配電パネルなどの標準的な屋内使用には、ダイカスト亜鉛合金が業界標準です。亜鉛は優れた引張強度を提供し、クロームメッキや粉体塗装を施してキャビネットの美観に合わせることが容易です。

ただし、インフラストラクチャが腐食性の屋外環境、海洋環境、または化学処理プラントに展開されている場合、亜鉛は必然的にピットを形成し、失敗します。これらの厳しいシナリオでは、オーステナイト系ステンレス鋼、特に304または316グレードを指定する必要があります。ステンレス鋼は、塩水噴霧、酸性雰囲気、極端な温度変動に対して比類のない耐性を提供します。ステンレス鋼の初期調達コストは高いですが、錆びたロッキングメカニズムによる電気キャビネットの壊滅的な故障を防ぐことは、投資収益率を指数関数的に高めます。

IP等級はなぜ重要ですか？

IP等級は、ロッキングメカニズムが内部配線の敏感な部分を損なうことなく、ほこりの侵入や水流を成功裏に防ぐことを証明するため重要です。

電気キャビネットは、その最も弱い侵入点と同じくらい安全であり、セキュリティハードウェア用の穴は本質的に脆弱性です。これが、ロックの侵入保護等級をキャビネットの等級に一致させることが必須のエンジニアリングプラクティスである理由です。防水性のキャビネットにシールされていないシリンダーを取り付けると、システム全体の環境保護が完全に無効になります。

具体的には、IP65およびIP67規格を満たすハードウェアを探す必要があります。IP65等級は、ハードウェアが完全に防塵であり、あらゆる方向からの低圧水流から保護されていることを意味し、定期的なホース洗浄を行う製造施設に最適です。IP67等級はさらに一歩進んでおり、一時的な水没中でも水の侵入を防ぐことを保証します。私たちは、内部Oリングを備えたシリンダーを設計し、取り付けベゼルに高品質のポリウレタンまたはEPDMガスケットを装備することで、電気安全性のためにこれらの正確な数値を達成しています。

キーオプションは何ですか？

最良の構成には、統一された施設アクセスのための同一キーシステムと、複数の産業用キャビネットに対する階層的なセキュリティ制御を提供するマスターキーシステムが含まれます。

産業用キャビネットのカムロックサイズとキーオプションをナビゲートすることは、機能的な施設と物流の悪夢を分けるものです。サイズは正確でなければなりません。取り付け面の前面からカムアームの内面までの距離であるグリップ長を厳密に測定し、ドアの厚さと圧縮ガスケットに完全に一致させる必要があります。また、標準パネルの切り欠きにフィットするようにシリンダーの直径を確認し、回転の遊びを許さないようにする必要があります。

サイズが完璧に決まったら、キー構造に取り組む必要があります。同一キーシステムでは、指定されたゾーン内のすべてのキャビネットを単一のキーで開けることができ、技術者が巨大なキーリングを持ち歩く煩わしさを排除します。より複雑な施設の場合、マスターキーシステムは階層的な制御を提供し、地域マネージャーはすべてのキャビネットを開けるマスターキーを保持し、ローカルオペレーターは特定の機械のみを開けるキーを保持します。

これを説明するために、最近のForndLockの視点を考慮してください。私たちは、技術者が数百の異なる制御パネルの正しいキーを見つけるのに過剰な時間を費やしているため、ダウンタイムに苦しんでいる大規模な自動車製造プラントと提携しました。統一されたマスターキーシステムを実装する手助けをすることで、彼らのメンテナンスワークフローを劇的に合理化しました。この産業用キャビネットのカムロックサイズとキーオプションの適切な構成は、緊急メンテナンスの応答時間を大幅に短縮し、スマートなハードウェア仕様が施設の利益に直接影響を与えることを証明しました。

よくある質問は何ですか？

産業用エンクロージャーのセキュリティに関するよくある質問は、通常、正確な寸法測定、ハードウェアのアップグレードパス、および予防保守プロトコルに関するものです。

グリップ長を測定するには？

グリップ長は、ロックハウジングの前面からカムアームの内面までの正確な距離を計算することで測定します。

正確な測定は、適切なガスケット圧縮を保証するために重要です。グリップ長が長すぎると、ドアがガタガタし、湿気が侵入します。短すぎると、アームがフレームに全くかみ合いません。この寸法を計算する際には、特定の天候ストリッピングの圧縮係数を常に考慮してください。

既存のロックをアップグレードできますか？

元の取り付け穴の寸法に合わせて新しいシリンダーを選択することで、既存のハードウェアを簡単にアップグレードできます。

ほとんどの産業用キャビネットは標準化された切り欠きを使用しています。この標準化により、施設管理者は古い低セキュリティの亜鉛シリンダーを高セキュリティのチューブラーまたはステンレス鋼メカニズムに改修することができ、費用のかかる板金ドアを変更、ドリル、または交換する必要がありません。

メンテナンスはどのくらいの頻度で行うべきですか？

メンテナンスは、シリンダーに乾燥したグラファイト潤滑剤を塗布し、カムアームの適切な圧縮を確認することで、すべての定期的なエンクロージャー検査中に行うべきです。

産業環境はハードウェアを厳しい空中微粒子にさらします。標準的な油のような湿潤潤滑剤を使用すると、ほこりを引き寄せ、最終的に内部のウェハを詰まらせます。乾燥したグラファイトは、タンブラーのスムーズな回転を保証し、数十年にわたる連続使用の間にセキュリティメカニズムの機械的完全性を維持します。

結論

正しいハードウェアを指定することは、単なる購入作業ではなく、運用の安全性と長期的な機器の耐久性を確保するための基本的なエンジニアリング要件です。機械的原則を理解し、環境の脅威を評価し、インテリジェントなキー構造を実装することで、施設の最も重要な資産を故障から守ります。エンジニア、デザイナー、および調達チームには、特定のプロジェクト要件を共有し、技術図面を提出し、評価のための物理サンプルをリクエストし、または直接メールを送信して高度に専門化されたカスタム製造ニーズについて相談することをお勧めします：[email protected].
