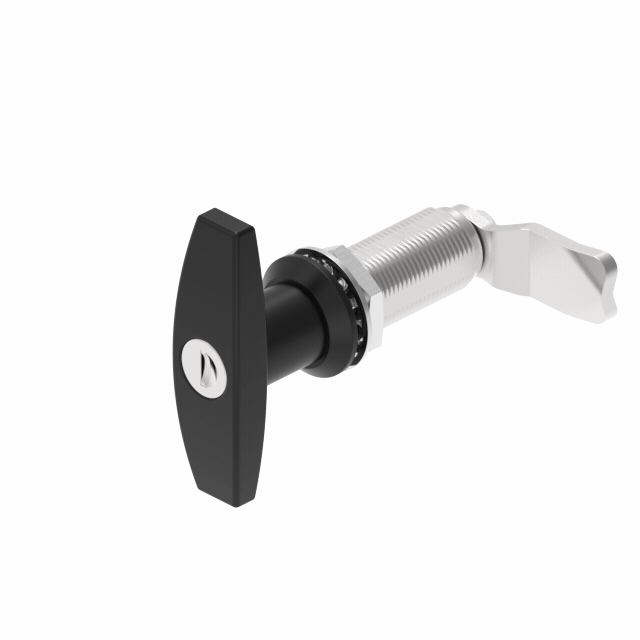

防水型屋外電気エンクロージャー用Tハンドルカムラッチの選び方

敏感な電気部品を、激しい雨、ほこり、腐食性の湿気といった厳しい屋外環境から保護することは、産業インフラ設計における最も重要な課題の一つです。高電圧制御装置、通信ルーティング機器、または自動配電盤が環境にさらされると、湿気の侵入が単一のポイントで発生することで、壊滅的な短絡、システムのダウンタイム、大規模な責任につながる可能性があります。この包括的なガイドは、構造ハードウェアの要件、材料の耐久性、適切な取り付け技術を評価する必要がある電気技術者、調達マネージャー、屋外エンクロージャー製造業者向けに特別に設計されています。産業用シーリングの背後にある機械的原理を理解することで、エンジニアリングチームは高価な現場での故障を防ぎ、機器の運用寿命を延ばすための情報に基づいた意思決定を行うことができます。

専任のハードウェアメーカーであるForndLockは、シーリング技術と精密金属加工における数年のエンジニアリング経験をこの議論に持ち込んでいます。私たちは、Tハンドルカムラッチを選択することが単にドアを閉じることではなく、環境に対する継続的で信頼できるバリアを設計することであることを理解しています。この記事全体で共有される技術的洞察は、私たちが設計、テスト、製造するハードウェアソリューションの仕事に基づいており、世界中の最も過酷な気候条件で産業用パネルを保護しています。屋外電気エンクロージャーの防水用途に高品質のTハンドルカムラッチを統合するには、機械的圧縮、冶金、正確な組み立てに関する深い理解が必要であり、これについて詳しく探っていきます。

ラッチを本当に防水にするものは何ですか？

ラッチは、その構造設計が産業グレードのシーリングガスケットと完全に統合されて、すべての湿気をブロックする場合にのみ、本当に防水になります。

産業用キャビネットで信頼性のある防水シールを達成することは、ハードウェア、板金、環境圧力との間の複雑な機械的相互作用です。ドアにロック機構を取り付けて水をはじくことを期待するだけでは不十分です。全体のアセンブリは、さまざまな温度範囲や気象条件にわたって一貫した圧縮を維持するように設計されなければなりません。風によって押し寄せる雨がキャビネットに当たると、水の運動エネルギーが湿気を利用可能な微小な隙間に押し込みます。屋外電気エンクロージャーの防水用途向けに適切に設計されたTハンドルカムラッチは、これに対処するためにマルチポイントシーリング戦略を利用します。これは、ラッチ本体と外部ドアパネルの間のインターフェースをシールし、ハンドルシャフトがロックカムに接続される内部回転機構をシールすることを含みます。これらのバリアのいずれかが失敗すると、毛細管現象によって水が電気ハウジングに直接引き込まれ、主要なドアガスケットを完全にバイパスします。

IP65保護はどのように機能しますか？

IP65保護は、厳密な機械的公差と特別なOリングを利用して、完全にほこりの侵入を防ぎ、低圧の水流に抵抗します。

屋外電気エンクロージャーの文脈において、侵入保護等級はハードウェアの正確な生存能力を定義します。IP65の「6」は、エンクロージャーが完全に防塵であることを保証し、内部の電気接点が汚染されることがないことを確保します。「5」は、あらゆる角度からの水流に対する保護を示します。これを実現するために、Tハンドルカムラッチは、精密加工された溝を持つ内部シャフトで製造されます。これらの溝には、特別なエラストマー製の重荷重用Oリングが収められています。ハンドルが回転すると、これらのOリングは内部ハウジングに対して一定の半径圧力を維持し、水が毛細管現象によりスピンドルを下るのを防ぎます。さらに、構造設計は水圧を考慮する必要があります。回転するスピンドルと静止ハウジングの間の内部公差は非常に厳密に保たれ、ハンドルベースの周りに水がたまっても、主要な機械的バリアを通過できないようにします。

シーリングガスケットはなぜ重要ですか？

シーリングガスケットは、金属キャビネットドアとハードウェアの間の微小な隙間を埋め、環境要素に対する主要なバリアとして機能するため重要です。

最も完璧に加工された金属表面でさえ、水が侵入できる微小な不規則性を持っています。外部シーリングガスケットは、通常、ラッチ本体のフランジとキャビネットドアの外面の間に配置され、これらの不完全さを補います。ガスケット材料の選択は重要です。EPDMゴムは、その優れたメモリ保持能力と紫外線劣化に対する耐性から広く利用されています。つまり、数年の太陽光曝露後でもひび割れたり縮んだりしません。ポリウレタン注入ガスケットも高級製造において一般的です。しかし、ガスケットの効果はその圧縮限界によって決まります。ハードウェアを過剰に締め付けると、ガスケットが潰れ、その細胞構造が破壊され、裂ける原因となります。一方、締め付けが不足すると、水をブロックするために必要な表面張力が作られません。ハードウェアは、ガスケットが最適な機能厚さに圧縮されることを保証するためのハードストップまたは特定のトルク評価を提供するように設計されなければなりません。

ForndLockカムラッチ使用ガイド

腐食性環境に耐える材料はどれですか？

高級ステンレス鋼と特別にコーティングされた亜鉛合金のみが、厳しい腐食性屋外環境に継続的にさらされることができる材料です。

材料選択を導くには、屋外エンクロージャーが直面する特定の環境脅威を分析する必要があります。沿岸の設置は常に塩水の飛沫にさらされ、産業地帯は空気中の化学汚染物質に対処し、高高度の場所は極端な紫外線放射と温度変動に耐えます。ラッチのコア金属は、その構造的完全性を時間と共に決定します。材料が腐食し始めると、結果として生じる錆や酸化スケールがシーリングガスケットを金属ドアから物理的に押し出し、水の侵入経路を作ります。したがって、適切な基材を選択することは、見た目の選択ではなく、数十年にわたる運用寿命の間に電気キャビネット全体の防水等級を維持するための基本的な要件です。

304ステンレス鋼はより優れていますか？

304ステンレス鋼は、酸化、激しい雨、化学物質への曝露に対する固有の耐性により、極端な屋外条件に対して大幅に優れています。

304ステンレス鋼の冶金的利点は、メンテナンスフリーを要求するインフラプロジェクトにおける最良の選択肢です。この合金は、高レベルのクロムとニッケルを含み、酸素と反応して表面に不活性な微小なクロム酸化物の層を形成します。技術者の工具でラッチが傷つけられた場合、この酸化物層は瞬時に再形成され、錆が発生するのを防ぎます。ForndLockは、太陽光インバータキャビネットや鉄道信号ボックスなど、耐久性対コスト比がわずかに高い初期投資を行うことで、後の大規模な交換コストを防ぐことができる長期インフラプロジェクトに304ステンレス鋼のハードウェアを頻繁に推奨しています。沿岸地域では、塩水の飛沫が非常に導電性の電解質として作用し、標準金属は急速にガルバニック腐食を経験します。ステンレス鋼はこの劣化に効果的に抵抗し、ハンドルの機械的回転がスムーズであり、防水シールが気象条件に関係なく妨げられないことを保証します。

亜鉛合金はいつ使用できますか？

亜鉛合金は、屋外エンクロージャーが穏やかな気候や保護された場所に位置する場合、極端な腐食耐性が主要な懸念ではないときに使用できます。

亜鉛合金は、ダイカストプロセスを通じて産業製造で広く利用される非常に多用途でコスト効果の高い材料です。複雑な形状の設計と優れた寸法安定性を可能にします。しかし、未処理の亜鉛は、湿気にさらされると白錆に対して敏感です。これを克服するために、亜鉛合金ラッチはその表面処理に完全に依存しています。重いクロムめっきまたは厚い産業用粉体塗装は、要素に対する強力なバリアを提供し、ハードウェアの耐候性を大幅に向上させます。プロジェクトが予算を最適化する必要があり、エンクロージャーが都市の公共施設の路地や保護された建築のひさしの下に設置されている場合、処理された亜鉛合金は優れた選択肢です。

材料比較概要：

金属ドアに取り付ける方法は？

Tハンドルカムラッチを金属キャビネットドアに適切に取り付ける方法を理解するには、厳格な整列手順に従い、適切なトルクを適用して防水シールを確保する必要があります。

屋外電気エンクロージャーの防水用途向けに設計された最も高度なTハンドルカムラッチでさえ、取り付けプロセスに欠陥があると失敗します。産業メーカーや組立ライン作業者にとって、最終製品のIP等級を維持するために標準化された取り付けプロトコルを確立することが重要です。ハードウェアと板金との間のインターフェースは、キャビネット全体で最も脆弱なポイントです。適切な取り付けは、ドアの機械的負荷が均等に分配され、シーリングコンポーネントが製造者によって設計された通りに正確に作動することを保証します。

準備手順は何ですか？

準備手順には、パネルの厚さを測定し、正確な取り付け穴をドリルで開け、ガスケットが完全に平らに座るように金属表面を清掃することが含まれます。

金属キャビネットドアにTハンドルカムラッチを取り付ける方法を学ぶ前に、エンジニアはまず必要なグリップ範囲を正確に計算する必要があります。これには、金属ドアの厚さ、圧縮されたドアガスケットの厚さ、およびカムが接触する内部フレームまでの距離を測定することが含まれます。ハードウェアが選定されたら、金属の切り抜きの準備が次の重要な段階です。取り付け穴をパンチングまたはレーザー切断する際、シートメタルのエッジにマイクロバリや鋭い金属片が残ることがよくあります。これらのエッジを徹底的にバリ取りすることが絶対に必要です。鋭いエッジが残ると、ラッチが締め付けられた際にEPDMシーリングワッシャーを切り裂き、防水バリアが瞬時に破壊されます。さらに、表面は切削油や工業用潤滑剤の残留物をきれいに拭き取る必要があります。これらの化学物質は、時間とともにエラストマーシールを劣化させる可能性があります。

カムをどうやって固定するか？

カムを正しいグリップ範囲に配置し、シールを潰さないようにメーカーが指定したトルクで取り付けナットを締めることでカムを固定します。

カムの回転とドアがエンクロージャーフレームに対して圧縮されるメカニカルな関係は、キャビネットの全体的なセキュリティと防水性を決定します。金属キャビネットドアにTハンドルカムラッチを取り付ける方法を考える際の一般的な間違いは、ベース取り付けナットを過剰に締め付けることです。空気圧工具を使用する組立作業者は、しばしば過度のトルクをかけて内部のネジ山を剥がしたり、外部のシーリングガスケットを永久に変形させたりします。ナットは、ハードウェアメーカーが提供する正確なニュートンメートル仕様に締め付ける必要があります。さらに、カム自体はドアフレームに対して完全に平行に調整される必要があります。カムが角度をつけて接触すると、ドアが不均一に引っ張られ、一方の側にしっかりとしたシールを作りながら、もう一方には微細な隙間が残ります。ForndLockは、シャフトデザインに特定の幾何学的キーウェイを組み込んでおり、カムが不正確な角度で取り付けられるのを物理的に防ぎ、組立ライン作業者のためのアライメントプロセスを簡素化し、人為的エラーの主要な原因を排除しています。

私たちはどのように実際の課題を解決したのか？

私たちは、クライアントのために深刻な湿気の侵入と塩水腐食に直接対処するカスタムラッチソリューションを設計することによって、実際の屋外エンクロージャーの課題を解決しました。

理論的な工学原則は常に現場で証明されなければなりません。最近、ForndLockは、東南アジア全域で運営されている大手通信インフラプロバイダーと提携しました。彼らの地域ネットワークは、非常に露出した高所に設置された大きな屋外制御キャビネットに依存していました。激しいモンスーンシーズン中、クライアントは深刻な水の侵入問題を経験しました。強風による大雨が、以前キャビネットドアに取り付けられていた一般的なハードウェアを回避し、ルーティング機器で壊滅的な短絡を引き起こし、許容できないネットワークのダウンタイムを引き起こしました。

ForndLockのエンジニアリングチームが失敗したエンクロージャーを分析した際、パネルのたわみという重要な問題を診断しました。高風荷重により、大きな金属キャビネットドアがラッチポイントの間でわずかに外側にたわんでいました。既存のハードウェアは、ドアをフレームガスケットに対して剛性を保つための機械的強度と適切なグリップ範囲を欠いていました。私たちは、延長された重荷重用カムと特別な高メモリEPDM外部ガスケットを備えたカスタマイズされた304ステンレス鋼製Tハンドルカムラッチを提供することで、ターゲットを絞ったソリューションを設計しました。頑丈なステンレス鋼製の構造は、ロックポイントでのたわみを排除し、カスタムグリップ範囲により、技術者がドアをキャビネットフレームにしっかりと引き寄せ、主要なドアシールを復元できるようにしました。アップグレード後、エンクロージャーは翌年のモンスーンシーズン中に厳格なIP66フィールドテストを受けました。その結果、水漏れが完全に排除され、敏感な通信機器が成功裏に保護され、クライアントの緊急メンテナンスの呼び出しが大幅に減少しました。

私たちはどのようにあなたのプロジェクトをサポートできるか？

私たちは、専門的なエンジニアリングコンサルテーション、カスタマイズされたハードウェアサンプル、特定のエンクロージャー要件に合わせた信頼できる製造能力を提供することで、あなたのプロジェクトをサポートできます。

ForndLockの最新鋭の工場の内部を公開します

適切な産業用ハードウェアを選択することは、最終的に全体の電気エンクロージャーの内部安全性と運用寿命を決定する重要なエンジニアリングの決定です。標準以下のコンポーネントは、キャビネットの完全性を損なうことが避けられず、機器の故障や高額なフィールド修理につながります。専業の産業メーカーとして、ForndLockは調達チームやエンジニアが技術的選定、カスタムグリップ範囲の計算、信頼性の高いシーリングハードウェアの大規模生産を行うのを完全にサポートする準備が整っています。

私たちは、すべてのインフラプロジェクトが独自の環境的および構造的な課題を提示することを理解しています。特定の防水評価について議論したい場合、CADアセンブリ用の詳細な技術図面が必要な場合、または次のプロトタイプテストフェーズのために物理的なハードウェアサンプルをリクエストしたい場合、私たちは協力する準備が整っています。プロジェクト要件、技術仕様、またはカスタムデザインに関するお問い合わせを以下に送信してください：[email protected].
