كيفية تثبيت المقابض القابلة للطي على أبواب الخزائن خطوة بخطوة لمشاريع صناعية؟
يتطلب تركيب المقابض القابلة للطي وضع علامات دقيقة، وحفرًا محكومًا، وإحكامًا مناسبًا، وتثبيتًا آمنًا لضمان متانة من الدرجة الصناعية وأداء ميكانيكي طويل الأمد.
كشركة ForndLock، المُصنّع المتخصص في الأقفال الصناعية، والمزاليج، والمفصلات، والمقابض، وملحقات الأجهزة، نفهم أن اختيار الأجهزة يتجاوز بكثير الجوانب الجمالية الأساسية. استنادًا إلى خبرتنا الواسعة في التصنيع والمشاريع، نشارك هذه الرؤى حول الاختيار والتطبيق خصيصًا للمهندسين الميكانيكيين، ومحترفي الشراء، وعملاء OEM. سواء كنت تقوم ببناء أغلفة آلات ثقيلة، أو تجهيز وحدات الاتصالات المتنقلة، أو تصميم لوحات تحكم مدمجة، فإن فهم الفروق التقنية لدليل المقابض القابلة للطي: الفوائد، الأنواع، ونصائح التركيب أمر حاسم لنجاح مشروعك.
يجب أن تتحمل الأجهزة الصناعية البيئات القاسية، والاهتزاز المستمر، والأحمال التشغيلية الثقيلة دون المساس بسلامة الخزانة نفسها. من خلال خدماتنا، نهدف إلى سد الفجوة بين المواصفات النظرية للأجهزة والحقائق العملية للتجميع في الموقع.
لماذا تثق بخبرة تصنيع ForndLock؟
يضمن الشراكة مع مُصنّع متخصص الوصول إلى دعم هندسي مخصص، وتسليم موثوق للدفعات، وأجهزة تلبي المواصفات الصناعية الصارمة.لقد قضى فريقنا في ForndLock ساعات لا تحصى في أرض المصنع وفي مختبرات الاختبار لتحسين تصميم وعمليات تصنيع الأجهزة الصناعية. نحن لا نقدم مجرد مكونات؛ بل نقدم حلولًا شاملة مصممة لتلبية التحديات التشغيلية المحددة التي يواجهها عملاؤنا يوميًا. عندما تقوم فرق الشراء بتوريد الأجهزة، غالبًا ما تواجه مجموعة من الخيارات التي تبدو متطابقة على الورق ولكنها تؤدي بشكل مختلف تمامًا في الميدان. تتيح لنا قدراتنا التصنيعية المباشرة التحكم في دورة الإنتاج بالكامل، من اختيار المواد الخام وصب القوالب إلى معالجة السطح والتجميع النهائي. يضمن هذا التكامل الرأسي أن كل دفعة نقدمها تحافظ على تناسق مطلق في tolerances الأبعاد، وسعة التحميل، ومقاومة البيئة. علاوة على ذلك، فإن خبرتنا الواسعة في تخصيص OEM وODM تعني أننا يمكن أن نتكيف بسرعة مع التصاميم القياسية لاستيعاب سماكات اللوحات الفريدة، أو تكوينات التركيب المحددة، أو آليات القفل المتخصصة المطلوبة من قبل المشاريع الهندسية المعقدة.
ما هي الفوائد الأساسية؟
تعمل هذه المكونات المتخصصة على زيادة الخلوص التشغيلي، ومنع التعلق العرضي في البيئات الضيقة، والحفاظ على ملفات سطحية متساوية لتعزيز سلامة مكان العمل.في البيئات الصناعية، تشكل الأجهزة البارزة خطرًا كبيرًا على كل من الأفراد والآلات المتحركة. فإن المقبض الذي يطوى تمامًا ضد باب الخزانة يقضي على هذه المخاطر، مما يضمن تدفق حركة سلس في الممرات الضيقة للمصنع وغرف التحكم الضيقة. بينما يبحث العديد من المستهلكين عن أفضل المقابض القابلة للطي للأثاث في المساحات الصغيرة وخزائن RV لتحسين مناطق المعيشة الخاصة بهم، تتطلب التطبيقات الصناعية عتبة أعلى بكثير من المتانة والموثوقية الوظيفية.
تكمن الميزة الأساسية في دمج النوابض العائدة القوية التي تعيد تلقائيًا المقبض عند إطلاقه، مما يضمن أن الأجهزة لا تبقى عن غير قصد في وضع التشغيل. بالإضافة إلى ذلك، فإن هذا الملف السطحي مفيد للغاية أثناء شحن ونقل المعدات المعيارية، حيث يسمح بتعبئة الخزائن بشكل محكم مع عدم وجود خطر من خدش المقابض للأسطح المجاورة أو كسرها تحت الضغط الجانبي. بالنسبة للمهندسين، فإن دمج هذه المقابض يعني تحقيق جمالية نظيفة وسلسة دون التضحية بقوة السحب الثقيلة المطلوبة لفتح الألواح الكبيرة ذات الختم الثقيل.

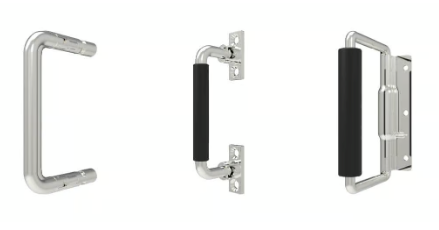

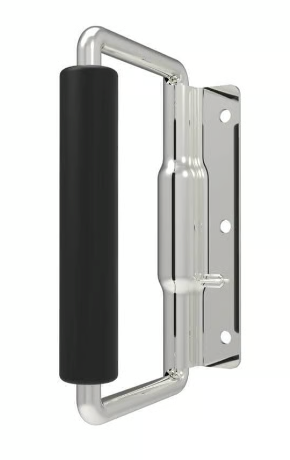

ما هي الأنواع المناسبة لمشروعك؟
اختيارك الأمثل يعتمد بالكامل على التعرض البيئي، ومتطلبات الحمل، والقيود المكانية، بدءًا من الفولاذ المقاوم للصدأ للخدمة الشاقة إلى سبائك الزنك الخفيفة.يعد اختيار المادة الصحيحة والتصميم الهيكلي الخطوة الأساسية قبل أن يبدأ أي تركيب. بالنسبة للتطبيقات البحرية، أو مصانع المعالجة الكيميائية، أو الأغلفة الخارجية المعرضة للطقس القاسي، فإن الفولاذ المقاوم للصدأ من الدرجة 316 هو المعيار الذي لا يقبل المساومة بسبب مقاومته الاستثنائية للتآكل الناتج عن الكلور والتآكل. إذا كان التطبيق داخليًا ولكنه يتطلب نسبة عالية من القوة إلى الوزن، فإن سبائك الزنك المصبوبة بالضغط والمُنهية بطلاء مسحوق متين تقدم توازنًا ممتازًا بين الصلابة الهيكلية والجدوى الاقتصادية.
علاوة على ذلك، يجب على المهندسين مراعاة تصميم المقبض نفسه؛ تتطلب بعض المشاريع مقبضًا عريضًا ومريحًا لاستيعاب المشغلين الذين يرتدون قفازات واقية ثقيلة، بينما يحتاج البعض الآخر إلى تصاميم منخفضة الارتفاع ومجوفة لتحقيق أقصى قدر من توفير المساحة. نحن أيضًا نصنع متغيرات مع آليات قفل مدمجة، مما يوفر طبقة إضافية من الأمان لخزائن الكهرباء الحساسة. يضمن فهم هذه الاختلافات أن الأجهزة المختارة لن تناسب الأبعاد الفيزيائية للباب فحسب، بل ستتحمل أيضًا الضغوط الكيميائية، والحرارية، والميكانيكية المحددة لبيئة التشغيل المقصودة.
كيف تضمن أداء مقاوم للاهتزاز؟
يمنع دمج آليات النوابض ذات التوتر العالي وحشوات مطاطية مخصصة اهتزاز المقبض ويحافظ على السلامة الهيكلية أثناء الاهتزازات الميكانيكية المستمرة.تولد المعدات الصناعية مثل المولدات، والضواغط، والمركبات الثقيلة اهتزازات منخفضة وعالية التردد بلا هوادة يمكن أن تدمر بسرعة الأجهزة التجارية القياسية. حتى عند تكييف أفضل المقابض القابلة للطي للأثاث في المساحات الصغيرة وخزائن RV إلى وحدات تجارية متنقلة، يجب على المهندسين أن يأخذوا في الاعتبار كيف ستؤثر الاهتزازات المستمرة على المكونات الداخلية بمرور الوقت. بدون توتر مناسب، سيبدأ المقبض المطوي حتمًا في الاهتزاز ضد اللوحة الأساسية، مما يخلق تلوثًا غير مقبول للضوضاء وقد يتسبب في إجهاد المعدن عند نقاط المحور.
في ForndLock، نقوم بتصميم مقبضنا القابل للطي الصناعي بنوابض التواء مُعايرة تُمارس ضغطًا ثابتًا محسوبًا ضد المقبض، مما يثبتها بقوة في وضع الراحة. علاوة على ذلك، فإن تضمين وسادات تركيب م damping الاهتزاز يخدم غرضين: فهي تعزل المقبض المعدني عن باب الخزانة المعدنية لمنع الرنين التوافقي، وتعمل كختم بيئي حاسم. إن معالجة الاهتزاز في مرحلة التصميم والاختيار تمنع الفشل المبكر للأجهزة والصيانة المكلفة في الميدان لاحقًا.
كيف تحضر الخزانة؟
يتضمن التحضير السليم قياس أعماق الخلوص، والتحقق من سماكة مادة اللوحة، واختيار الأجهزة المناسبة للتثبيت لتتناسب مع الحمل التشغيلي المتوقع.قبل أن يلمس المثقاب المعدن، يعد التقييم الشامل لسطح التركيب أمرًا إلزاميًا. غالبًا ما تُصنع أبواب الخزائن الصناعية من قياسات مختلفة من الصلب المدرفل على البارد، أو الألومنيوم، أو الألياف الزجاجية المعززة، كل منها يتفاعل بشكل مختلف مع الحفر والتثبيت الميكانيكي. يجب على المهندس التحقق من أن التجويف الداخلي للخزانة لديه خلوص كافٍ لاستيعاب المسامير، والغسالات، والصواميل القابلة للقفل دون التداخل مع الأسلاك الداخلية، أو قواطع الدائرة، أو التعزيز الهيكلي. إذا كانت اللوحة رقيقة بشكل استثنائي، فإن تركيب لوحة دعم معززة على السطح الداخلي أمر حاسم لتوزيع قوة السحب ومنع تشوه جلد الباب أو تمزقه تحت الاستخدام الثقيل. بالإضافة إلى ذلك، يجب تنظيف السطح جيدًا وإزالة الشحوم لضمان أن حشية الإغلاق ستتصل بشكل مثالي وغير متقطع مع المعدن. إن تخصيص الوقت للتخطيط بدقة لمكان التركيب والتحقق من جميع tolerances الأبعاد يمنع الأضرار غير القابلة للإصلاح للخزائن المخصصة المكلفة ويضع الأساس لعملية تركيب خالية من العيوب.
كيف تنفذ التركيب؟
يضمن اتباع نهج منهجي من التمطيط، والحفر، والإحكام، والتثبيت ملاءمة آمنة تلبي المعايير الصناعية الصارمة للمتانة والحماية البيئية.إن التركيب الفعلي للأجهزة هو المكان الذي يلتقي فيه التصميم النظري بالتنفيذ العملي. يمكن أن يؤدي التركيب المتعجل أو غير الصحيح إلى المساس بتصنيف IP لخزانة كهربائية كاملة، مما يؤدي إلى دخول الرطوبة الكارثي، وفشل المعدات، ومخاطر السلامة. لذلك، نتعامل مع عملية التركيب ليس كعملية تجميع بسيطة، ولكن كإجراء هندسي حاسم يتطلب أدوات دقيقة والالتزام الصارم بالبروتوكول.
تتطلب هذه المرحلة من المثبت دمج المكون الميكانيكي بسلاسة مع اللوحة الهيكلية مع الحفاظ على سلامة الطلاءات الواقية للخزانة. من خلال تقسيم التركيب إلى خطوات مميزة وقابلة للتحكم، يمكن للتقنيين ضمان تناسق مطلق عبر مئات الوحدات على خط التجميع أو ضمان ترميم مثالي أثناء الصيانة الميدانية. توضح الأقسام الفرعية التالية المنهجية الدقيقة المطلوبة لتحقيق تركيب احترافي معتمد من الشركة المصنعة.
أين يجب وضع علامات على ثقوب الحفر؟
يضمن استخدام كاليبر دقيق وقالب أبعاد مقدم من الشركة المصنعة محاذاة مثالية ويمنع الأخطاء المكلفة في المحاذاة على اللوحات المعدنية المكلفة.الخطوة الفعلية الأولى هي تحويل الرسم الهندسي إلى باب الخزانة الفعلي. نوصي بشدة بتطبيق طبقة من شريط الطلاء العريض على منطقة التركيب العامة قبل إجراء أي علامات؛ فهذا يحمي التشطيب المطلي بالمسحوق أو المصقول من الخدوش العرضية ويوفر سطحًا عالي التباين للعلامة.
بمجرد تطبيق الشريط، استخدم الأبعاد الدقيقة من المركز إلى المركز المقدمة في مواصفات ForndLock الفنية لتحديد نقاط التركيب. من الضروري استخدام مثقاب مركزي عالي الجودة لإنشاء تجويف مميز في كل موقع محدد. هذه الحفرة الصغيرة تمنع رأس المثقاب من الترحال عبر السطح المعدني الأملس أثناء القطع الأولي، وهو سبب شائع لعدم محاذاة المقابض ووجود ثقوب مطولة يصعب إغلاقها بشكل صحيح.
كيف تحفر المعدن بدقة؟
بدءًا من ثقب تجريبي صغير واستخدام بتات خطوة متخصصة يمنع تشوه المعدن ويخلق حواف دائرية ونظيفة تمامًا لضمان إحكام الحشية.عند اختراق الألواح المعدنية الصناعية، فإن إدارة الحرارة والاحتكاك أمر بالغ الأهمية للحفاظ على السلامة الهيكلية للباب. بالنسبة لخزانات الفولاذ المقاوم للصدأ الأكثر سمكًا، يجب دائمًا تطبيق سائل قطع عالي الجودة على موقع الحفر؛ فهذا يقلل من تراكم الحرارة، ويحافظ على صلابة رأس المثقاب، ويمنع الفولاذ المقاوم للصدأ من العمل على تصلب. احفر بسرعة دوران بطيئة ومتحكم بها، مع تطبيق ضغط ثابت بدلاً من دفع رأس المثقاب عبر المادة. بمجرد حفر الثقوب الأساسية بالقطر المحدد، فإن الخطوة الأكثر أهمية وغالبًا ما يتم تجاهلها هي إزالة الشوائب. باستخدام أداة إزالة الشوائب المخصصة أو رأس مثقاب أكبر يتم تدويره يدويًا، قم بإزالة جميع الشظايا المعدنية الحادة والحواف المرتفعة من الجانبين الداخلي والخارجي للثقب. إذا تُركت هذه الشوائب كما هي، فإنها ستقطع حشية المطاط عند شد المقبض، مما يخلق قنوات مجهرية تسمح للماء والغبار بتجاوز الإغلاق.
كيف تطبق الإغلاق بشكل صحيح؟
وضع حشيات البولي يوريثين أو EPDM الصناعية بين قاعدة المقبض وسطح الباب يمنع بشكل فعال دخول الرطوبة وبخار المواد الكيميائية والغبار.الحفاظ على تصنيف IP (حماية الدخول) للخزانة غالبًا ما يكون هو المتطلب الأكثر أهمية لعملائنا من OEM. يجب ألا تصبح الأجهزة نقطة ضعف في دفاع الخزانة ضد البيئة. تأكد من أن حشية ForndLock المقطوعة حسب الطلب موضوعة بشكل مثالي مع المسامير المثبتة وتجلس بشكل مسطح تمامًا ضد الجزء الخلفي من قاعدة المقبض.
في البيئات القاسية للغاية، مثل المنصات البحرية أو مناطق غسل المواد الكيميائية، يختار بعض المهندسين تكملة الحشية الفيزيائية بخيط رقيق مستمر من مادة مانعة للتسرب من السيليكون البحري الصناعي حول محيط الثقوب المحفورة. ومع ذلك، عند استخدام حشياتنا المقولبة الممتازة، نادرًا ما يكون ذلك ضروريًا. المفتاح هو التأكد من أن سطح التركيب خالٍ تمامًا من زيوت الحفر، والغبار المعدني، والحطام قبل تثبيت المقبض، حيث إن أي جزيئات محاصرة تحت الحشية ستؤثر على إحكام الإغلاق المائي.
كيف تؤمن الأجهزة؟
تطبيق سائل قفل الخيوط متوسط القوة على البراغي الهيكلية وشدها إلى قيم عزم محددة يمنع فكها تحت الأحمال الديناميكية والتوسع الحراري.تتعرض البيئات الصناعية لتقلبات درجة حرارة مستمرة وصدمات ميكانيكية ستؤدي حتمًا إلى فك البراغي غير المؤمنة مع مرور الوقت. اعتمادًا على نموذج المقبض المحدد من ForndLock، ستقوم بتأمين الوحدة باستخدام إما مسامير ملولبة مدمجة مع صواميل قفل ذات إدخال نايلون أو براغي منفصلة. في كلتا الحالتين، يضمن تطبيق قطرة من سائل قفل الخيوط أن يبقى المثبت في مكانه بشكل دائم مع السماح بالصيانة المستقبلية إذا لزم الأمر. عند شد الصواميل، من الضروري استخدام مفتاح عزم معاير واتباع نمط متقاطع إذا كان هناك أكثر من نقطتين للتركيب. يضمن ذلك توزيع الضغط بالتساوي عبر حشية الإغلاق. الشد الزائد خطير تمامًا مثل الشد غير الكافي؛ يمكن أن يؤدي عزم الدوران المفرط إلى سحق حشية المطاط إلى ما بعد حدها المرن، مما يتسبب في خروجها من الجوانب وفقدان قدرتها على مقاومة الماء تمامًا، مع خطر تلف لوحة الخزانة نفسها.
كيف تختبر الآلية؟
تفعيل المقبض عدة مرات يتحقق من أن الزنبرك الداخلي للعودة يعمل بسلاسة وأن المقبض يجلس بشكل مسطح تمامًا ضد القاعدة عند تحريره.تعد مراقبة الجودة بعد التركيب الحاجز الأخير ضد الفشل الميداني. بمجرد شد الأجهزة إلى المواصفات، امسك المقبض بقوة واسحبه إلى أقصى زاوية نشر له. يجب أن تشعر بمقاومة سلسة وثابتة من زنبرك الالتواء دون أي طحن أو احتكاك ضد دبابيس المحور. أطلق المقبض فجأة؛ يجب أن يعود إلى وضعه المغلق على الفور ويجلس بإحكام ضد وسادات التخميد المطاطية. تحقق من محيط قاعدة المقبض باستخدام مصباح يدوي للتأكد من أن الحشية مضغوطة بشكل متساوٍ وأنه لا توجد فجوات مرئية بين الأجهزة وسطح الباب. أخيرًا، طبق قوة جانبية ورأسية على المقبض المطوي لتأكيد أن الأجهزة المثبتة صلبة تمامًا وأنه لا يوجد أي حركة أو اهتزاز بين المقبض ولوحة الخزانة.
كيف ساعدنا عملاء OEM؟
من خلال إعادة تصميم آلية الزنبرك الداخلية وترقية حشية الإغلاق، نجحنا في القضاء على دخول الرطوبة الكارثية لمصنع معدات أوروبي رئيسي.لتوضيح التطبيق العملي لقدراتنا الهندسية، اعتبر حالة عميل OEM ألماني متخصص في تصنيع خزانات التحكم الثقيلة لعنفات الرياح البحرية. اقترب هذا العميل من ForndLock يواجه مشكلة فشل ميداني حرجة: كانت المقابض القابلة للطي القياسية التي كانوا يحصلون عليها من مورد عام تفشل تحت الاهتزازات الشديدة والمستمرة لبيئة التوربين. كانت الاهتزازات تسبب إجهاد الزنبركات الداخلية مبكرًا، مما يؤدي إلى انحناء المقابض واهتزازها باستمرار. والأكثر خطورة، كانت الحركة المستمرة تؤدي إلى تدهور الحشيات الرغوية الأساسية، مما يسمح لرذاذ الماء المالح التآكلي باختراق الخزانات الكهربائية، مما يؤدي إلى دوائر قصيرة وتكاليف صيانة ضخمة.
فريقنا الهندسي بدأ فورًا تحليل شامل لأسباب الجذور. حددنا أن الفولاذ المقاوم للصدأ القياسي 304 والزنبركات الحلزونية الأساسية لم تكن كافية لهذه البيئة البحرية الاهتزازية المحددة. اقترحت ForndLock حلاً مخصصًا تمامًا بناءً على خطنا الصناعي الثقيل. قمنا بترقية المادة الأساسية إلى الفولاذ المقاوم للصدأ البحري 316 لمكافحة التآكل الناتج عن الماء المالح. لمعالجة الاهتزاز والانحناء، استبدلنا الزنبركات الحلزونية القياسية بزنبري التواء عالي التوتر مصنّعين من فولاذ مقاوم للإجهاد، مما يضمن بقاء المقبض مغلقًا بشكل مسطح تحت قوى g الشديدة.
بشكل حاسم، لحل مشكلة دخول الرطوبة، تخلصنا من الحشوات الرغوية وصممنا حشية مطاطية EPDM مصبوبة حسب الطلب مع ملف تعريف مخصص مضغوط. تم تصميم هذه الحشية للحفاظ على مرونتها وخصائص الإغلاق حتى عند تعرضها للحركات الدقيقة الناتجة عن اهتزاز التوربين. قمنا بتسريع عينات النموذج الأولي إلى منشأة الاختبار الخاصة بهم في أستراليا. بعد إخضاع مقبضنا المخصص لاختبارات رش الملح لمدة 500 ساعة ودورات محاكاة اهتزاز متسارعة، أكد العميل أن حلنا قضى تمامًا على الاهتزازات وحافظ على إغلاق مائي IP67 خالٍ من العيوب. بعد التحقق الناجح، انتقلت ForndLock بسلاسة إلى الإنتاج بالجملة، حيث قامت بتسليم الآلاف من الوحدات مباشرة إلى خطوط التجميع الخاصة بهم وفقًا لجدول زمني صارم، مما أنقذ العميل من تكاليف استبدال الضمان الكبيرة وحمى سمعة علامتهم التجارية.
كيف تطلب حلول مخصصة؟
مشاركة رسوماتك الفنية ومتطلبات الحمل والمواصفات البيئية يسمح لفريقنا الهندسي بتقديم توصيات للأجهزة مصممة خصيصًا وعينات نموذج أولي سريعة.في ForndLock، ندرك أن كل مشروع صناعي يقدم مجموعة فريدة من التحديات الميكانيكية والبيئية. سواء كنت بحاجة إلى تعديلات على مقبضنا القابل للطي القياسي، أو تحتاج إلى تصميم أجهزة مخصصة بالكامل من الصفر، أو ترغب ببساطة في التحقق من أن مكوناتنا ستلبي تصنيفات IP الخاصة بك ومعايير تحمل الحمل، فإن فريقنا جاهز للمساعدة. نقدم خدمات شاملة لـ OEM و ODM، بدءًا من نمذجة CAD الأولية والطباعة ثلاثية الأبعاد للنماذج الأولية إلى الأدوات، واختبار المواد، والتسليم بالجملة بكميات كبيرة. ندعو المهندسين ومديري المشتريات ومصممي المنتجات للاستفادة من خبرتنا في التصنيع لتعزيز موثوقية معداتك. لبدء استشارة مشروع، طلب عينات فعلية للاختبار الداخلي، الحصول على مستندات اعتماد المواد، أو مناقشة التسعير بالجملة وحلول سلسلة التوريد المخصصة، يرجى إرسال تفاصيل مشروعك مباشرة إلى فريق الدعم الهندسي لدينا على:[email protected].
