1/4회전 래치의 산업용 인클로저 유지보수 접근 장점

정기 서비스 창 동안 제어 캐비닛 행 앞에 서 있는 유지보수 기술자를 상상해 보십시오. 라인이 다운되는 매 분마다 비용이 발생합니다. 드라이버가 미끄러집니다. 패스너가 단자 블록으로 떨어집니다. 열리는 데 30초가 걸려야 할 패널이 이제 8분이 걸리고 2차 위험을 초래했습니다. 이것은 엣지 케이스가 아닙니다. 이는 인클로저가 실제로 얼마나 자주 열리는지를 고려하지 않고 지정된 유지보수 팀의 일상적인 현실입니다.

우리는 ForndLock에서 이러한 맥락을 위해 특별히 설계된 1/4회전 래치를 만듭니다. 초기 설치 순간을 위해서가 아니라, 다른 생각을 하고 있는 누군가가 패널을 백 번째 열 때를 위해서입니다. 산업용 인클로저 유지보수 접근을 위한 1/4회전 래치의 장점은 "빠르고 내구성이 있다"는 표준 요약을 훨씬 넘어섭니다. 이 기사가 바로 그것을 설명합니다.

유지보수 속도가 당신이 생각하는 것보다 더 중요한 이유는 무엇입니까?

산업 환경에서 모든 인클로저 접근 이벤트는 숨겨진 노동 비용을 수반합니다. 1/4회전 래치는 기술자가 대부분의 구성에서 도구 없이 몇 분이 아닌 몇 초 만에 패널을 열고 검사하고 다시 잠글 수 있도록 하여 그 비용을 줄입니다.

산술을 고려해 보십시오. 40개의 제어 캐비닛이 있는 시설이 각 캐비닛에 평균 두 번 접근하면 연간 거의 천 건의 인클로저 접근 이벤트가 발생합니다. 전통적인 패스너가 이벤트당 단지 3분을 추가한다고 가정하면 — 도구 검색, 여러 회전, 닫을 때 재토크 및 가끔씩 헤드가 벗겨지는 것을 고려할 때 — 이는 패스너만으로 연간 대략 50시간의 비생산적인 노동을 의미합니다. 날개 노브 또는 L형 핸들 삽입이 있는 수동 작동 1/4회전 래치로 전환하면 동일한 작업이 패널당 10초 이내에 완료됩니다.

단일 90도 동작이 핵심입니다. 위치를 찾을 도구가 없고, 세는 여러 회전이 없으며, 재토크 판단을 할 필요가 없습니다. 캠이 곡선 채널을 따라 이동하고, 크로스 핀은 리세스된 디텐트에 떨어지며, 기술자는 확인 클릭을 느낍니다. 패널 열림. 패널 닫힘. 완료.

낮은 작동 토크는 전체 유지보수 라운드에서도 중요합니다. 기술자가 20개의 캐비닛 행을 작업할 때, 반복적으로 나사를 조이는 데서 오는 누적 손목 긴장은 1/4회전 동작에서는 발생하지 않습니다. ForndLock은 사이클당 노력을 줄이기 위해 저항이 낮은 캠 기하학으로 1/4회전 래치 시리즈를 설계했습니다. 이는 첫 번째 전체 유지보수 교대 후에 명백해지는 균형입니다.

우리의 래치를 제어 캐비닛 라인에 통합한 한 패널 제작자는 현장 서비스 팀이 정기 검사 패널을 위해 드라이버를 아예 가지고 다니지 않게 되었다고 보고했습니다. 이는 사소한 편의성이 아닙니다. 이는 잘못된 도구 손상 가능성을 줄이고 모든 서비스 호출을 빠르게 하는 작업 흐름의 변화입니다.

전통적인 패스너에 비해 1/4회전 래치의 장점은 무엇입니까?

전통적인 나사, 볼트 및 T-핸들 조립체와 비교할 때, 1/4회전 래치는 근본적으로 다른 유지보수 경험을 제공합니다: 더 빠른 사이클링, 더 적은 느슨한 구성 요소, 더 나은 인클로저 밀봉 및 접근 중 운영자 오류의 위험이 극적으로 낮아집니다.

전통적인 패스너는 실제로 사용하기 느린가요?

예 — 도구 검색, 다회전 참여 및 라이브 인클로저 내부에서 크로스 스레드 또는 떨어진 하드웨어의 위험을 고려하면 격차가 크게 벌어집니다.

표준 슬롯 또는 필립스 나사는 올바른 드라이버, 캠 아웃을 피하기 위한 일관된 축 압력, 여러 번의 전체 회전 및 재조립 시 일관된 클램핑 힘을 유지하기 위한 신중한 재토크가 필요합니다. 볼트는 그 시퀀스에 렌치를 추가합니다. 둘 다 운영자에게 패널이 제대로 고정되었다는 촉각 확인을 제공하지 않습니다. 이들은 기술자의 판단에 전적으로 의존합니다.

T-핸들 및 L-핸들 조립체는 한 단계 발전했지만 여전히 시트 금속에 세 개의 구멍 컷아웃이 필요합니다 — 장착 나사를 위한 두 개의 구멍과 샤프트를 위한 하나 — 그리고 핸들이 삽입된 후 후면에서 별도의 캠을 장착해야 합니다. 설치 시 더 많은 조립 단계, 현장 교체가 필요할 경우 더 많은 복잡성이 발생합니다.

1/4회전 래치는 단일 컷아웃을 사용합니다 — 모서리가 둥근 정사각형 — 그리고 전면에서 전체 조립체로 삽입됩니다. 하나의 너트가 패널에 전체 장치를 고정합니다. 설치가 더 빠르고, 현장 교체가 더 빠르며, 서비스 중 후면 접근 요구가 없습니다.

1/4회전 래치가 잃어버린 하드웨어의 위험을 줄이나요?

탈락 방지 설계의 1/4회전 래치는 모든 구성 요소 — 삽입, 캠 및 고정 와셔 — 를 패널에 영구적으로 부착하여 패스너 부품이 라이브 전기 장비에 떨어질 가능성을 없앱니다.

이는 이론적인 위험이 아닙니다. 전원이 공급된 버스바에 떨어진 나사는 단락을 일으킵니다. 라이브 캐비닛 내부에서 하드웨어를 회수하려면 전체 정지가 필요하거나 기술자가 아크 플래시 위험에 노출됩니다. 두 가지 결과 모두 허용되지 않으며, 둘 다 탈락 방지 패스너를 지정함으로써 완전히 예방할 수 있습니다.

적절하게 설계된 1/4회전 래치에서는 잠금 볼트, 고정 와셔 및 하단 부분이 프레임과 기계적으로 분리될 수 없습니다. 작동 중 이동하는 구성 요소인 캠은 조립체 내에서 제한됩니다. 떨어뜨릴 것이 없고, 잃어버릴 것이 없으며, 단자 블록 뒤에서 건져낼 것이 없습니다.

모든 적절히 설치된 1/4회전 래치는 설계에 의해 최소 NEMA 12 / IP65 등급을 충족하며, 이는 먼지 방지 및 모든 방향에서 저압 물로부터 보호됨을 의미합니다. 표준 나사 및 캠락은 기본적으로 침입 방지 등급이 없습니다. 밀봉은 기술자가 패스너를 얼마나 신중하게 재토크했는지에 전적으로 의존하며, 이는 매 사이클마다 다릅니다.

1/4회전 래치는 유지보수 이벤트 사이에 산업 인클로저를 어떻게 보호합니까?

1/4회전 래치는 진동으로 인한 느슨함에 저항하는 스프링 장착 캠 참여를 통해 유지보수 이벤트 사이에 신뢰할 수 있는 인클로저 보안을 유지하며, IP65 또는 그 이상의 침입 방지 등급을 유지하기 위해 도어 개스킷을 적극적으로 압착하는 선택적 압축 밀봉과 결합됩니다.

진동 저항이 산업 캐비닛에 중요한 이유는 무엇입니까?

펌프실, 생산 라인 및 차량 장착 장비 박스 내부에서 지속적인 진동은 패스너 느슨함의 주요 원인입니다. 1/4회전 래치는 캠 이동 끝에서 리세스된 디텐트에 잠기는 스프링 장착 크로스 핀을 통해 이를 반대합니다.

메커니즘을 정확히 이해하는 것이 중요합니다. 캠이 90도 호를 회전할 때, 크로스 핀은 래치 하단 부분에 가공된 곡선 채널을 통해 이동합니다. 그 호의 끝에는 작은 리세스 — 디텐트 — 가 있으며, 크로스 핀은 스프링 프리로드 아래에 자리 잡습니다. 진동은 고의적인 운영자 입력 없이는 그 스프링 프리로드를 극복할 수 없습니다. 래치는 스레드 패스너가 하는 방식처럼 서서히 빠지지 않으며, 스레드 마찰이나 재료 탄성에 의존하지 않기 때문에 위치를 유지합니다.

스레드 패스너는 정확히 그 두 가지 특성에 의존합니다 — 맞물린 스레드 간의 마찰과 패스너 재료의 탄성 신축이 클램핑 하중을 생성합니다. 두 가지 모두 반복적인 진동 사이클에서 저하됩니다. 이것이 기계 패널의 나사가 시간이 지남에 따라 느슨해지는 이유이며, 유지보수 팀이 이전 방문에서 올바르게 조여진 패스너를 재토크하는 이유입니다. 1/4회전 래치는 이러한 고장 모드가 없습니다.

1/4회전 래치가 인클로저 밀봉 기준을 유지할 수 있습니까?

압축 1/4회전 래치는 90도 회전의 마지막 단계에서 도어 패널을 안쪽으로 당기도록 특별히 설계되어, 표준 나사 패스너가 매번 정확한 재토크 없이는 보장할 수 없는 IP65에서 IP67 밀봉을 달성하고 유지합니다.

압축 메커니즘은 회전 운동을 선형 안쪽 당김으로 변환합니다 — 일반적으로 5~7mm 압축 스트로크 — 캠 이동의 마지막 부분에서. 이는 모든 폐쇄 사이클이 동일한 개스킷 압축을 제공함을 의미하며, 어떤 기술자가 래치를 작동했든, 그들이 사용한 힘이 얼마든지 관계없이 일관됩니다. 밀봉 결과는 설계에 의해 일관되고 반복 가능하며, 운영자 기술에 의존하지 않습니다.

야외 전기 인클로저, 통신 캐비닛, HVAC 패널 및 세척 환경의 모든 인클로저에서 이 일관성은 수년간 서비스 동안 IP 등급을 유지하는 캐비닛과 몇 개월의 유지보수 사이클 후에 습기를 유입하기 시작하는 캐비닛의 차이를 만듭니다.

안전 1/4회전 변형은 하나의 추가 레이어를 더합니다: 내부 핀이 캠을 닫힌 위치에 고정하여 래치가 진동이나 흔들림으로 열리는 것을 방지합니다. 핀은 캠이 회전하기 전에 올바른 키에 의해 활성적으로 이동해야 합니다. 고전압 구성 요소 근처 또는 공개 접근이 가능한 위치에 있는 인클로저의 경우, 이는 선택적 업그레이드가 아닌 필수 안전 기능입니다.

모든 산업 인클로저에 1/4회전 래치가 적합한 선택인가요?

1/4회전 래치는 빈번한 접근, 신뢰할 수 있는 밀봉 및 진동 저항이 필요한 인클로저에 적합하지만, 특정 변형은 각 응용 프로그램의 환경, 접근 빈도 및 보안 요구 사항에 맞춰야 합니다.

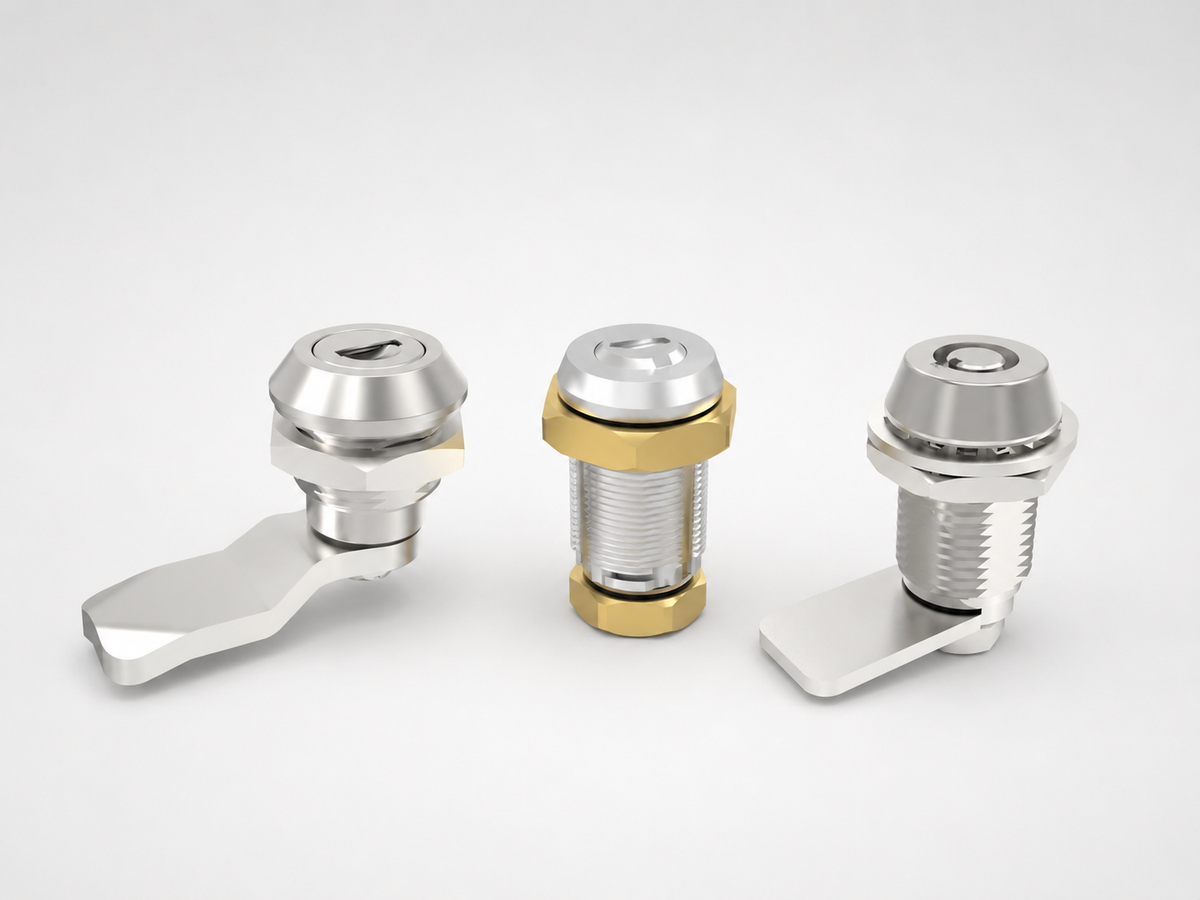

수동 조작 변형 — 윙 노브 및 L형 핸들 인서트 — 는 접근 속도가 주요 요구 사항이고 위치가 공개적으로 접근할 수 없는 경우 정기 점검 패널에 적합한 사양입니다. 도구 조작 변형 — 슬롯형, 육각 키 또는 삼각형 인서트 — 는 고전압 구성 요소 근처 또는 무단 접근이 실제 위험인 공유 시설의 패널에 대한 접근 제어를 추가합니다. 작동 차이는 미미합니다: 두 가지 모두 여전히 단일 90도 동작만 필요합니다. 도구 요구 사항은 접근 제어 조치이며, 의미 있는 속도 패널티가 아닙니다.

비표준 패널 두께의 경우, 이는 서로 다른 제조업체의 인클로저에 래치를 재설치할 때 일반적이며, ForndLock은 조절 가능한 캠 길이와 맞춤형 인서트 구성을 제공합니다. 이는 고정 카탈로그에서 선택하는 것보다 제조업체와 직접 작업하는 것이 실질적인 차이를 만드는 곳입니다 — 캠 그립 범위는 래치가 도어 프레임에 제대로 맞물리고 일관된 압축을 제공하기 위해 정확해야 합니다.

ForndLock의 1/4회전 래치가 산업 유지보수 응용 프로그램에서 다른 이유는 무엇인가요?

ForndLock에서는 유지보수 기술자의 관점에서 1/4회전 래치를 설계합니다 — 일관된 캠 맞물림 느낌, 탈락 방지 구성 요소 아키텍처, 실제 산업 조건에서 수천 번의 개폐 사이클을 견딜 수 있는 재료 사양을 우선시합니다.

촉각 확인 클릭은 제조 수준에서 매우 중요하게 생각하는 부분입니다. 정밀 캠 기하학은 크로스 핀을 디텐트에 동일한 저항과 동일한 느낌으로 자리잡게 합니다. 첫 번째 사이클과 만 번째 사이클에서 동일합니다. 운영자는 패널이 제대로 고정되었다는 확인으로 그 클릭을 신뢰하게 됩니다 — 시각적으로 확인하는 것을 멈추게 되며, 이는 잘 설계된 패스너가 바쁜 유지보수 환경에서 작동해야 하는 방식입니다.

재료 선택은 응용 프로그램에 의해 결정됩니다. 표준 실내 제어 패널용 아연 합금 바디. 부식성 환경, 해안 설치 및 세척 응용 프로그램을 위한 304 또는 316 스테인리스 스틸. 패스너와 패널 간의 전기적 절연이 필요한 응용 프로그램을 위한 유리 섬유 강화 나일론 인서트. 각 조합은 이유가 있어 지정되며, 기본 옵션에서 선택되지 않습니다.

우리의 압축 1/4회전 래치 시리즈는 시설을 떠나기 전에 압축 스트로크와 IP 등급을 확인하기 위해 테스트됩니다. 설치 시 약간 느슨하게 느껴지는 래치 — 심지어 명목상의 치수 허용오차 내에서도 — 는 6개월의 진동 후 개스킷 씰을 유지하지 못할 것입니다. 캠 맞물림 허용오차에 대한 치수 확인은 우리에게 선택적 품질 관리가 아닙니다; 이는 현장에서 성능을 발휘하는 래치와 카탈로그 사진에서 동일하게 보이는 래치를 구분하는 단계입니다.

ForndLock은 또한 OEM 인클로저 제조업체 및 유지보수 엔지니어링 팀과 직접 협력하여 비표준 구성을 지정합니다 — 맞춤형 캠 길이, 대체 인서트 유형, 수정된 패널 컷아웃 치수. 귀하의 인클로저 디자인이 카탈로그 부품과 일치하지 않는 경우, 이는 사양 대화이며, 막다른 길이 아닙니다.

자주 묻는 질문

Q1: 1/4회전 래치는 몇 번의 개폐 사이클을 처리할 수 있나요?

산업용으로 설계된 고품질 1/4회전 래치는 일반적으로 수만 번의 사이클에 대해 평가됩니다. 스프링 요소와 캠 디텐트 메커니즘은 서비스 수명 동안 일관된 맞물림 힘을 유지하도록 설계되었습니다. ForndLock은 고주파 유지보수 패널에 대해 사이클 등급 래치를 지정할 것을 권장하며, 귀하의 접근 일정에 따라 적절한 변형에 대해 조언할 수 있습니다.

Q2: 1/4회전 래치를 현재 나사 또는 T핸들을 사용하는 기존 인클로저에 재설치할 수 있나요?

대부분의 경우, 가능합니다. 1/4회전 래치는 단일 패널 컷아웃을 필요로 하며 — 일반적으로 모서리가 둥근 정사각형 — 기존 판금 패널에 기계 가공되거나 펀칭될 수 있습니다. 주요 고려 사항은 패널 두께입니다: 캠 길이는 도어 프레임 맞물림 거리와 일치해야 합니다. ForndLock은 귀하의 기존 패널 도면을 기반으로 올바른 재설치 구성을 지정하는 데 도움을 줄 수 있습니다.

Q3: 표준 1/4회전 래치와 압축 1/4회전 래치의 차이는 무엇인가요?

표준 1/4회전 래치는 캠을 회전시켜 스트라이크에 맞물려 패널을 고정하지만, 도어 개스킷을 적극적으로 압축하지는 않습니다. 압축 1/4회전 래치는 회전의 마지막 단계에서 선형 내부 당김 스트로크를 추가하여 도어를 개스킷에 적극적으로 압착하여 일관된 IP65 이상의 씰링을 달성합니다. 습기, 먼지 또는 야외 환경의 모든 인클로저에 대해 압축 변형이 올바른 사양입니다.

Q4: 도구 조작식 1/4회전 래치는 정기 유지보수 중에 사용하기가 상당히 더 어렵나요?

의미 있게는 아닙니다. 도구 조작 변형은 기술자가 적절한 인서트 도구를 휴대해야 하지만, 실제 작동은 여전히 단일 90도 동작으로 유지됩니다. 교환은 접근 제어입니다 — 올바른 도구를 가진 인원만 패널을 열 수 있습니다. 고전압 구성 요소 근처 또는 공유 시설의 인클로저에 대해, 이는 일반적으로 불편함이 아니라 요구되는 안전 조치입니다.

Q5: 비표준 패널 두께에 대해 올바른 1/4회전 래치를 어떻게 지정하나요?

핵심 치수는 그립 범위입니다 — 패널의 전면에서 도어 프레임의 후면 맞물림 지점까지의 거리입니다. 1/4회전 래치는 조절 가능한 캠 또는 다양한 고정 캠 길이로 제공되어 서로 다른 패널 두께를 수용합니다. ForndLock의 엔지니어링 팀은 귀하의 패널 도면을 검토하고 귀하의 특정 인클로저 디자인에 적합한 캠 길이와 래치 시리즈를 추천할 수 있습니다.

이 기사의 핵심 통찰력은 간단합니다: 산업 인클로저 유지보수 접근을 위한 1/4회전 래치의 장점은 단순히 작동 속도가 빠르다는 것이 아닙니다. 이는 연간 수백 번의 접근 이벤트에서 누적 다운타임을 줄이고, 전기 환경에서 2차 위험을 초래하는 하드웨어 손실 위험을 제거하며, 서비스 방문 간 진동 저항 캠 기하학과 일관된 개스킷 압축을 통해 인클로저의 무결성을 유지하고, 유지보수 팀이 고민할 필요 없이 신뢰할 수 있는 패스너 시스템을 제공하는 것입니다.

ForndLock은 카탈로그 부품 이상의 것을 필요로 하는 팀을 위해 설계되었습니다 — 맞춤형 캠 구성, 응용 프로그램별 재료 사양, OEM 인클로저 프로그램을 위한 대량 공급. 새로운 인클로저 디자인을 위한 1/4회전 래치를 지정하거나 기존 패널 시스템을 재설치하거나 고주파 유지보수 환경을 위한 옵션을 평가하는 경우, 프로젝트 요구 사항, 도면 또는 샘플 요청을 직접 엔지니어링 팀에 보내주십시오.[email protected] — 우리는 일반 카탈로그 링크가 아닌 응용 프로그램별 권장 사항으로 응답합니다.
