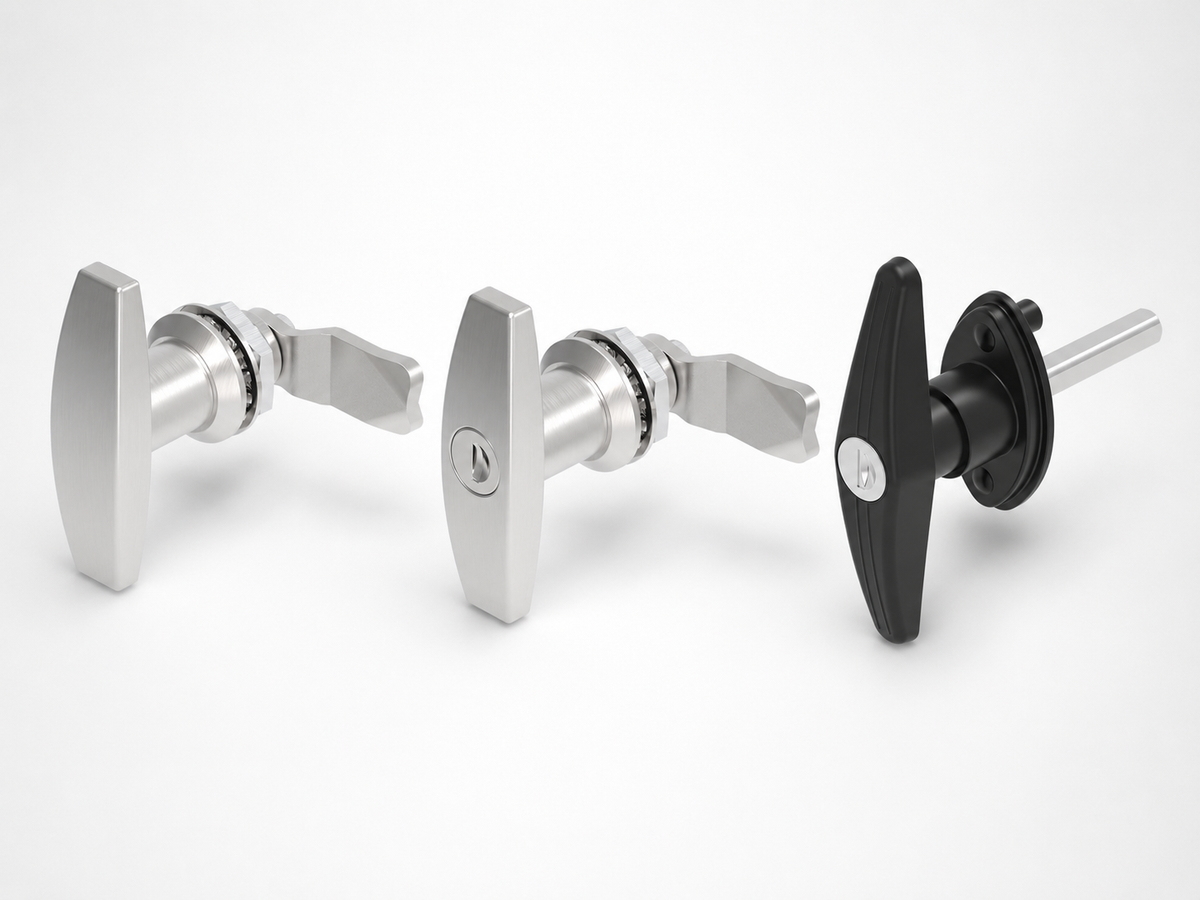

La serratura a rotazione angolare con maniglia a T è un prodotto di serratura per porte adatto a armadi industriali, quadri elettrici, armadi per telecomunicazioni, attrezzature per il trasporto su rotaia e casse esterne. Consente un'apertura e chiusura rapida tramite una rotazione di 90°. Il prodotto presenta un design ergonomico della maniglia a T, che offre una presa confortevole e facilita l'uso con guanti, rendendolo ideale per scenari di utilizzo frequente. Questa serie è generalmente dotata di buone prestazioni contro le vibrazioni, il allentamento e la corrosione, e può essere abbinata a diversi cilindri di serratura, linguette e strutture di montaggio, soddisfacendo le esigenze di chiusura sicura delle porte degli apparecchi. A seconda dell'ambiente di applicazione, è possibile scegliere materiali in acciaio inox, lega di zinco o plastica ingegneristica, adatta per attrezzature industriali interne ed esterne, quadri elettrici, macchinari da costruzione, attrezzature veicolari e porte di manutenzione. Caratteristiche del prodotto: Apertura a rotazione angolare di 90°, operazione intuitiva e rapida Struttura della maniglia a T, adatta per un uso frequente Bloccaggio con chiave opzionale, per aumentare la sicurezza dell'apparecchio Supporta diverse configurazioni di linguette e dimensioni di montaggio Adatta per quadri elettrici, chassis industriali, trasporto su rotaia e attrezzature esterne Possibilità di fornire soluzioni progettuali impermeabili, antipolvere e antivibranti
serratura angolare a maniglia a T
serratura angolare a maniglia a T
serratura angolare a maniglia a T
serratura angolare a maniglia a T
serratura angolare a maniglia a T
serratura angolare a maniglia a T
serratura angolare a maniglia a T
serratura angolare a maniglia a T
serratura angolare a maniglia a T
serratura angolare a maniglia a T
Una chiusura a quarto di giro con maniglia a T è utilizzata quando una porta industriale, un pannello di armadio o un coperchio di attrezzatura necessita di accesso manuale rapido, elevata coppia e bloccaggio a camma affidabile a 90°. A differenza delle serrature a quarto di giro azionate da piccoli utensili, la struttura a maniglia a T offre agli operatori un'area di presa più ampia, rendendola adatta per involucri elettrici, cassette degli attrezzi per veicoli, armadi per telecomunicazioni, pannelli di servizio per macchinari, porte di attrezzature esterne e coperture di accesso in metallo esposte a vibrazioni.
ForndLock produce serrature a quarto di giro con maniglia a T in configurazioni con e senza chiave, con opzioni in acciaio inossidabile e lega di zinco per diverse esigenze di resistenza alla corrosione, costo e finitura superficiale. L'attuale gamma di prodotti include dimensioni del corpo della serratura GH30, GH40, GH50 e GH60, versioni con chiave K333, versioni manuali senza restrizioni, acciaio inossidabile spazzolato, lega di zinco verniciata a polvere nera e lega di zinco cromata.
Per gli acquirenti ingegneristici che confrontano un produttore di chiusure a quarto di giro con maniglia a To un produttore di chiusure con maniglia a T in acciaio inossidabile, i punti chiave di selezione non sono solo la forma della maniglia, ma anche lo spessore della porta, l'offset della camma, la direzione di bloccaggio, la dimensione del corpo della serratura, la restrizione di accesso, la richiesta di tenuta e se la porta richiede bloccaggio a punto singolo o multipunto.
La corretta chiusura a maniglia a T dovrebbe essere selezionata dalla struttura della porta all'indietro. Un'incongruenza tra lo spessore della porta, il gap del telaio e l'offset della camma può causare chiusure allentate, compressione della guarnizione scadente, difficoltà di rotazione o bloccaggio instabile sotto vibrazione.
Fattore di selezione | Significato ingegneristico | Direzione di selezione ForndLock |
|---|---|---|
Spessore della porta | Determina la lunghezza dell'albero, l'adattamento del montaggio e l'ingaggio del dado | Abbinare il corpo della serratura GH30, GH40, GH50 o GH60 in base alla profondità di installazione |
Gap del telaio | Influenza l'ingaggio della camma e la pressione di chiusura | Selezionare l'offset della camma e la lunghezza della camma adatti per abbinare la distanza porta-telaio |
Restrizione di accesso | Determina se la porta necessita di controllo a chiave | Scegliere K333 con bloccaggio a chiave o operazione manuale senza restrizioni |
Direzione di rotazione | Influenza la direzione di apertura e il layout del pannello | Configurare la rotazione oraria o antioraria dove necessario |
Esposizione superficiale | Determina la resistenza alla corrosione e l'aspetto | Scegliere acciaio inossidabile, lega di zinco cromata o lega di zinco verniciata a polvere nera |
Livello di vibrazione | Influenza la ritenzione e la stabilità a lungo termine | Utilizzare guarnizioni, strutture di compressione o opzioni a molla dove necessario |
Per progetti di sostituzione, i clienti devono fornire la dimensione del ritaglio esistente, la profondità del corpo della serratura, la lunghezza della camma, l'offset della camma, lo spessore della porta, la direzione di rotazione e il gioco della maniglia. Questo consente agli ingegneri di ForndLock di raccomandare una sostituzione della chiusura a quarto di giro con maniglia a Tsenza modificare inutilmente la struttura dell'involucro.
Una standard chiusura a quarto di giro con maniglia a Tutilizza una rotazione di 90° per muovere la camma dietro il telaio e garantire la porta. Questa struttura è semplice, veloce e ampiamente utilizzata per armadi e pannelli di accesso che richiedono aperture frequenti.
Per una maggiore stabilità ambientale, una chiusura a compressione a quarto di giroaggiunge compressione durante il movimento di chiusura. Questo aiuta a tirare il pannello della porta verso la guarnizione, migliorando il contatto di tenuta e riducendo il movimento causato dalle vibrazioni. Le opzioni di serratura a maniglia a T di ForndLock possono supportare il movimento di compressione, la tenuta a O-ring/guarnizione e diverse strutture della camma a seconda dell'applicazione.
Tipo di struttura | Funzione principale | Migliore applicazione |
|---|---|---|
Serratura a quarto di giro con maniglia a T con chiave | Aggiunge controllo di accesso con operazione a chiave | Armadi elettrici, porte di attrezzature, pannelli di servizio |
Serratura a maniglia a T senza chiave | Apertura manuale rapida senza gestione della chiave | Coperture di macchinari e pannelli di ispezione frequentemente accessibili |
Serratura a maniglia a T a compressione | Tira il pannello più stretto contro la guarnizione | Involucri esterni, veicoli, armadi sensibili alle vibrazioni |
Chiusura a maniglia a T con barre di collegamento | Estende il bloccaggio da un punto a più punti | Armadi alti, porte per telecomunicazioni, pannelli della carrozzeria dei veicoli |
Versione bloccabile con lucchetto o accesso ristretto | Consente un ulteriore controllo di accesso a livello di campo | Aree di manutenzione, cassette degli attrezzi, attrezzature esterne |
Per porte o pannelli alti con elevate esigenze anti-scasso, una singola camma potrebbe non fornire una ritenzione sufficiente del bordo. In questi casi, una chiusura a maniglia a T con barre di collegamentopuò essere configurata con barre, guide e fermagli per creare un bloccaggio a due punti o tre punti lungo l'altezza della porta.
La scelta del materiale dovrebbe seguire l'ambiente di lavoro, non solo il prezzo unitario. Una chiusura a maniglia a T in acciaio inossidabileè preferita per ambienti esterni, umidi, lavabili, marini o sensibili alla corrosione. Le versioni in lega di zinco sono adatte per armadi industriali generali, cassette degli attrezzi per veicoli e pannelli di macchinari dove la finitura superficiale e l'efficienza dei costi sono importanti.
Materiale / Finitura | Vantaggi | Uso raccomandato |
|---|---|---|
Acciaio inossidabile, spazzolato e lucidato | Maggiore resistenza alla corrosione, aspetto durevole, adatto per ambienti difficili | Armadi esterni, attrezzature marine, pannelli di macchinari esposti |
Leghe di zinco, verniciato a polvere nera | Buona coerenza di aspetto, conveniente, adatto per pannelli di attrezzature più scuri | Cassette degli attrezzi per veicoli, armadi per telecomunicazioni, scatole di controllo industriali |
Leghe di zinco, cromato | Finitura brillante, superficie liscia, economico per uso generale | Armadi interni, coperture di macchinari, porte di accesso |
Colore o finitura personalizzati | Corrisponde ai requisiti di branding dell'involucro o di rivestimento specifici per il progetto | Attrezzature OEM, armadi marchiati, progetti di produzione in serie |
ForndLock può supportare finiture personalizzate per maniglie, design della camma, direzione di bloccaggio, metodo di accesso e requisiti di imballaggio per progetti in serie. Questo è particolarmente importante quando la stessa chiusura deve essere installata su più modelli di armadio o esportata in diversi mercati.
Applicazione | Requisito comune | Configurazione raccomandata di ForndLock |
|---|---|---|
Involucri elettrici | Chiusura sicura, chiusura stabile, accesso controllato | Serratura a quarto di giro con maniglia a T K333 |
Armadi esterni per telecomunicazioni | Resistenza alle intemperie, anti-vibrazione, installazione ripetibile | Chiusura a maniglia a T in acciaio inossidabile o a compressione sigillata |
Cassette degli attrezzi e coperture per veicoli | Accesso manuale rapido, resistenza alle vibrazioni, opzione di finitura nera | Chiusura a maniglia a T in lega di zinco verniciata a polvere |
Pannelli di servizio per macchinari | Apertura frequente, operazione manuale ergonomica | Chiusura a quarto di giro con maniglia a T senza chiave |
Attrezzature marine o esterne | Resistenza alla corrosione, supporto alla tenuta | Chiusura a maniglia a T in acciaio inossidabile con opzione guarnizione |
Porte di armadi alti | Più punti di bloccaggio e migliore ritenzione del bordo | Chiusura a maniglia a T con barre di collegamento e fermagli abbinati |
Questa struttura basata sull'applicazione aiuta gli acquirenti ingegneristici a evitare di scegliere solo in base all'aspetto del prodotto. La stessa maniglia a forma di T può richiedere diversi offset della camma, profondità del corpo della serratura e materiali a seconda della struttura della porta.
ForndLock opera una fabbrica di 50.000㎡ e supporta la produzione di serrature industriali per progetti OEM/ODM, programmi di sostituzione e requisiti di assemblaggio in serie. Il team di ingegneria può assistere con disegni, campioni, abbinamento della camma, selezione della finitura superficiale, piani di chiave, direzione di bloccaggio e verifica dell'installazione prima della produzione di massa.
Il controllo qualità può essere organizzato attorno all'ispezione dei materiali in entrata, all'ispezione dimensionale, all'ispezione del trattamento superficiale, ai test di nebbia salina, ai test di apertura e chiusura, ai test di funzionamento della chiave, al controllo dell'adattamento della guarnizione e al controllo della coerenza dei lotti. Per progetti che richiedono prestazioni ambientali, ForndLock può supportare la selezione dei prodotti per i requisiti di tenuta relativi a IP/NEMA, resistenza alla corrosione e condizioni di installazione sensibili alle vibrazioni.
ForndLock produce soluzioni per chiusure a quarto di giro con maniglia a T per armadi industriali, involucri elettrici, cassette degli attrezzi per veicoli, attrezzature per telecomunicazioni, porte per macchinari e pannelli di accesso esterni. Invia il tuo spessore della porta, dimensione del ritaglio, offset della camma, requisito di materiale, direzione di bloccaggio e quantità d'ordine per ricevere supporto ingegneristico, opzioni OEM/ODM, validazione dei campioni e quotazione per lotti.
Un chiavistello a quarto di giro con maniglia a T è una chiusura manuale che si blocca o si sblocca ruotando la maniglia a forma di T di 90°. La camma si sposta dietro il telaio della porta per fissare il pannello, rendendolo adatto per armadi industriali, involucri elettrici, porte di macchinari e cassette degli attrezzi per veicoli.
Scegli una chiusura con maniglia a T in acciaio inox in base allo spessore della porta, all'offset della camma, alle dimensioni del corpo della serratura, ai requisiti di tenuta, all'esposizione alla corrosione e al controllo degli accessi. L'acciaio inox è preferito per ambienti esterni, marini, umidi o soggetti a lavaggio, dove la resistenza alla corrosione è più importante del costo unitario ridotto.
Un serratura a quarto di giro con maniglia a T e bloccaggio a chiave deve essere utilizzata quando la porta di un armadio o di un'attrezzatura richiede un controllo degli accessi. È adatta per armadi elettrici, involucri per telecomunicazioni, pannelli di macchinari, porte di servizio esterne e attrezzature che devono essere aperte solo da operatori autorizzati.
Per la sostituzione della chiusura a quarto di giro con maniglia a T, fornire le dimensioni del taglio esistente, lo spessore della porta, la lunghezza della camma, l'offset della camma, la direzione di rotazione, la profondità del corpo della serratura, lo spazio per la maniglia, il materiale e se la chiusura originale è a chiave o senza chiave. Questi dettagli aiutano a abbinare la sostituzione senza modificare la struttura del pannello.
Un chiavistello con maniglia a T standard blocca principalmente la porta ruotando una camma dietro il telaio. Una chiusura a compressione a quarto di giro aggiunge un'azione di trazione o compressione durante la chiusura, aiutando a premere il pannello contro la guarnizione per una migliore tenuta e resistenza alle vibrazioni.
Sì. ForndLock può supportare la chiusura con maniglia a T con aste di collegamento per sistemi di chiusura a due o tre punti. Le aste, le guide e i fermagli possono essere abbinati in base all'altezza della porta, alla direzione di chiusura, alla struttura dell'armadio e ai requisiti di resistenza all'effrazione.
No. Una chiusura a quarto di giro con pomello a farfalla utilizza anch'essa un meccanismo di bloccaggio a 90°, ma la maniglia esterna è un pomello a farfalla invece di una maniglia a T. Le chiusure con pomello a farfalla sono adatte per un'operazione rapida con le dita, mentre le chiusure a maniglia a T offrono una coppia di presa più forte per porte più grandi o pesanti.
Sì. ForndLock può personalizzare o abbinare l'offset della camma, la lunghezza della camma, lo stile della camma e la direzione di bloccaggio in base allo spazio tra porta e telaio, alla compressione della guarnizione e alla pressione di chiusura richiesta. Questo è importante per le porte di involucro con strutture di telaio non standard.
I chiavistelli per porte con maniglia a T di ForndLock sono disponibili in acciaio inox e leghe di zinco. Le finiture superficiali possono includere acciaio inox spazzolato, verniciatura a polvere nera, cromatura e finiture personalizzate per attrezzature OEM o progetti di involucri a marchio.
Sì. ForndLock supporta la personalizzazione OEM/ODM per stile della maniglia, materiale, finitura superficiale, struttura della camma, cilindro di serratura, piano di chiave, direzione di rotazione, imballaggio e requisiti di produzione in serie. Disegni, campioni o foto di applicazione possono essere utilizzati per la valutazione ingegneristica.
