Come scegliere le chiusure a camma con maniglia a T per involucri elettrici esterni impermeabili?

Proteggere i componenti elettrici sensibili dagli elementi esterni severi come forti piogge, polvere e umidità corrosiva è una delle sfide più critiche nella progettazione delle infrastrutture industriali. Quando i controlli ad alta tensione, l'attrezzatura di instradamento delle telecomunicazioni o i pannelli di distribuzione automatizzati sono esposti all'ambiente, un singolo punto di ingresso dell'umidità può portare a cortocircuiti catastrofici, inattività del sistema e enormi responsabilità. Questa guida completa è progettata specificamente per ingegneri elettrici, responsabili degli acquisti e produttori di involucri esterni che devono valutare i requisiti hardware strutturali, la longevità dei materiali e le tecniche di installazione appropriate. Comprendendo i principi meccanici alla base della sigillatura industriale, i team di ingegneria possono prendere decisioni informate che prevengono costosi guasti sul campo e prolungano la durata operativa delle loro attrezzature.

Come produttore di hardware dedicato, ForndLock porta anni di esperienza ingegneristica nelle tecnologie di sigillatura e nella lavorazione metallica di precisione a questa discussione. Comprendiamo che selezionare le giuste chiusure a camma con maniglia a T non è semplicemente una questione di chiudere una porta, ma piuttosto di ingegnerizzare una barriera continua e affidabile contro l'ambiente. Le intuizioni tecniche condivise in tutto questo articolo sono radicate nel nostro lavoro quotidiano di progettazione, test e produzione di soluzioni hardware che assicurano pannelli industriali in alcuni dei climi più inospitali del mondo. Integrare una chiusura a camma con maniglia a T di alta qualità per applicazioni impermeabili di involucri elettrici esterni richiede una profonda comprensione della compressione meccanica, della metallurgia e dell'assemblaggio preciso, che esploreremo in dettaglio.

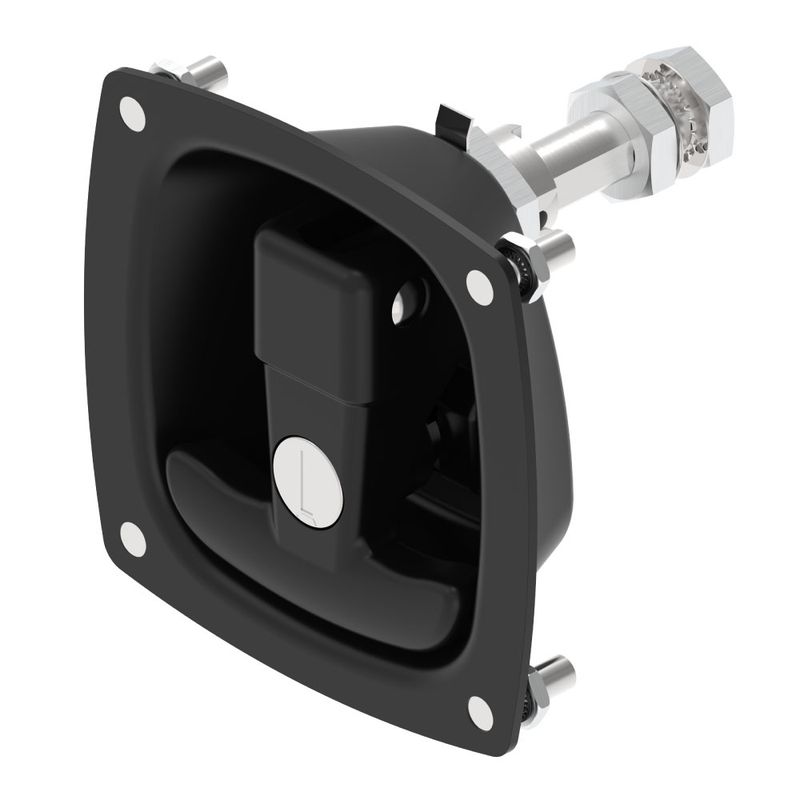

Cosa Rende Una Chiusura Veramente Impermeabile?

Una chiusura diventa veramente impermeabile solo quando il suo design strutturale si integra perfettamente con guarnizioni di sigillatura di grado industriale per bloccare tutta l'umidità.

Ottenere una tenuta impermeabile affidabile su un armadio industriale è un'interazione meccanica complessa tra l'hardware, la lamiera e la pressione ambientale. Non basta semplicemente attaccare un meccanismo di bloccaggio a una porta e aspettarsi che respinga l'acqua. L'intero assemblaggio deve essere progettato per mantenere una compressione costante attraverso diverse gamme di temperatura e condizioni meteorologiche. Quando la pioggia spinta dal vento colpisce un armadio, l'energia cinetica dell'acqua costringe l'umidità in qualsiasi gap microscopico disponibile. Una chiusura a camma con maniglia a T progettata correttamente per applicazioni impermeabili di involucri elettrici esterni affronta questo problema utilizzando una strategia di sigillatura a più punti. Questo implica sigillare l'interfaccia tra il corpo della chiusura e il pannello della porta esterna, così come sigillare i meccanismi rotazionali interni dove l'albero della maniglia si collega alla camma di bloccaggio. Se uno di questi barriere fallisce, l'azione capillare attirerà l'acqua direttamente nell'involucro elettrico, bypassando completamente le guarnizioni principali della porta.

Come Funziona La Protezione IP65?

La protezione IP65 funziona utilizzando tolleranze meccaniche strette e O-ring specializzati per prevenire completamente l'ingresso di polvere e resistere a getti d'acqua a bassa pressione.

Nel contesto degli involucri elettrici esterni, le classificazioni di protezione contro l'ingresso definiscono le esatte capacità di sopravvivenza dell'hardware. Il "6" in IP65 garantisce che l'involucro sia completamente a tenuta di polvere, assicurando che nessuna particella possa contaminare i contatti elettrici interni. Il "5" indica protezione contro getti d'acqua diretti da qualsiasi angolo. Per ottenere questo, le chiusure a camma con maniglia a T sono prodotte con alberi interni che presentano scanalature lavorate con precisione. Queste scanalature ospitano O-ring pesanti realizzati in elastomeri specializzati. Quando la maniglia viene ruotata, questi O-ring mantengono una pressione radiale costante contro l'involucro interno, impedendo all'acqua di viaggiare lungo l'albero tramite azione capillare. Inoltre, il design strutturale deve tenere conto della pressione idrostatica; le tolleranze interne tra l'albero rotante e l'involucro fisso sono mantenute incredibilmente strette in modo che anche quando l'acqua si accumula attorno alla base della maniglia, non possa forzare il suo passaggio oltre le principali barriere meccaniche.

Perché Sono Importanti Le Guarnizioni Di Sigillatura?

Le guarnizioni di sigillatura sono importanti perché riempiono i gap microscopici tra la porta metallica dell'armadio e l'hardware, fungendo da barriera principale contro gli elementi ambientali.

Anche le superfici metalliche lavorate perfettamente possiedono irregolarità microscopiche che l'acqua può penetrare. Le guarnizioni di sigillatura esterne, tipicamente posizionate tra il flangia del corpo della chiusura e la faccia esterna della porta dell'armadio, compensano queste imperfezioni. La scelta del materiale della guarnizione è cruciale. La gomma EPDM è ampiamente utilizzata grazie alla sua eccellente capacità di memoria e resistenza alla degradazione ultravioletta, il che significa che non si romperà o si ritirerà dopo anni di esposizione al sole. Le guarnizioni in poliuretano versato sono anche comuni nella produzione di alta gamma. Tuttavia, l'efficacia di qualsiasi guarnizione è determinata dai suoi limiti di compressione. Un serraggio eccessivo dell'hardware può schiacciare la guarnizione, distruggendo la sua struttura cellulare e causando strappi, mentre un serraggio insufficiente non riesce a creare la tensione superficiale necessaria per bloccare l'acqua. L'hardware deve essere progettato per fornire un arresto rigido o un valore di coppia specifico che garantisca che la guarnizione sia compressa alla sua ottimale spessore funzionale.

Guida all'Utilizzo della Chiusura a Camma ForndLock

Quale Materiale Sopravvive a Ambienti Corrosivi?

Acciaio inossidabile di alta qualità e leghe di zinco appositamente trattate sono gli unici materiali in grado di sopportare un'esposizione continua a ambienti esterni aggressivi e corrosivi.

Guidare gli acquirenti attraverso la selezione dei materiali richiede di analizzare le specifiche minacce ambientali che l'involucro esterno affronterà. Le installazioni costiere affrontano costante spruzzata di sale, le zone industriali si confrontano con inquinanti chimici aerei e le località ad alta quota subiscono radiazioni ultraviolette estreme e fluttuazioni di temperatura. Il metallo di base della chiusura determina la sua integrità strutturale nel tempo. Se il materiale inizia a corrodere, la ruggine o la scala di ossidazione risultante spingerà fisicamente le guarnizioni di sigillatura lontano dalla porta metallica, creando un percorso per l'ingresso dell'acqua. Pertanto, selezionare il materiale di base appropriato non è una scelta cosmetica, ma un requisito fondamentale per mantenere la classificazione impermeabile dell'intero armadio elettrico per un ciclo operativo di diversi decenni.

L'Acciaio Inossidabile 304 È Migliore?

L'acciaio inossidabile 304 è significativamente migliore per condizioni esterne estreme grazie alla sua resistenza intrinseca all'ossidazione, alle forti piogge e all'esposizione chimica.

I benefici metallurgici dell'acciaio inossidabile 304 lo rendono la scelta principale per progetti infrastrutturali che richiedono zero manutenzione. Questa lega contiene alti livelli di cromo e nichel, che reagiscono con l'ossigeno per formare uno strato passivo e microscopico di ossido di cromo sulla superficie. Se la chiusura viene graffiata dallo strumento di un tecnico, questo strato di ossido si riforma istantaneamente, impedendo alla ruggine di prendere piede. ForndLock raccomanda frequentemente hardware in acciaio inossidabile 304 per progetti infrastrutturali a lungo termine, come armadi per inverter solari e scatole di segnalazione ferroviaria, dove il rapporto durata-costo favorisce pesantemente una spesa leggermente superiore inizialmente per prevenire enormi costi di sostituzione in seguito. Nelle aree costiere dove la spruzzata di sale funge da elettrolita altamente conduttivo, i metalli standard subiscono rapida corrosione galvanica. L'acciaio inossidabile resiste efficacemente a questa degradazione, garantendo che la rotazione meccanica della maniglia rimanga fluida e che la tenuta impermeabile rimanga intatta indipendentemente dalle condizioni meteorologiche.

Quando Puoi Usare La Lega Di Zinco?

Puoi utilizzare la lega di zinco quando l'involucro esterno è situato in climi più miti o in aree protette dove la resistenza alla corrosione estrema non è la preoccupazione principale.

La lega di zinco è un materiale altamente versatile e conveniente, ampiamente utilizzato nella produzione industriale attraverso processi di pressofusione. Consente design geometrici complessi e un'eccellente stabilità dimensionale. Tuttavia, lo zinco grezzo è suscettibile alla ruggine bianca quando esposto all'umidità. Per superare questo, le chiusure in lega di zinco si basano interamente sui loro trattamenti superficiali. La pesante cromatura o la spessa verniciatura industriale forniscono una robusta barriera contro gli elementi, migliorando significativamente la resistenza alle intemperie dell'hardware. Quando un progetto deve ottimizzare il proprio budget e gli involucri sono installati in ambienti esterni semi-protetti come vicoli urbani o sotto sporgenze architettoniche protettive, la lega di zinco trattata è un'ottima scelta.

Panoramica del Confronto dei Materiali:

Come Installare Su Porte Metalliche?

Per capire come installare correttamente una chiusura a camma con maniglia a T su una porta di armadio metallico, è necessario seguire procedure di allineamento rigorose e applicare la coppia corretta per garantire una tenuta impermeabile.

Anche la chiusura a camma con maniglia a T più ingegnerizzata per applicazioni impermeabili di involucri elettrici esterni fallirà se il processo di installazione è difettoso. Per i produttori industriali e i lavoratori della linea di assemblaggio, stabilire un protocollo di installazione standardizzato è fondamentale per mantenere la classificazione IP del prodotto finale. L'interfaccia tra l'hardware e la lamiera è il punto più vulnerabile dell'intero armadio. Un'installazione corretta garantisce che il carico meccanico della porta sia distribuito uniformemente e che i componenti di sigillatura siano attivati esattamente come progettato dal produttore.

Quali Sono I Passi Di Preparazione?

I passi di preparazione comportano la misurazione dello spessore del pannello, la perforazione del foro di montaggio preciso e la pulizia della superficie metallica per garantire che la guarnizione si posizioni perfettamente piatta.

Prima di imparare come installare la chiusura a camma con maniglia a T sulla porta di un armadio metallico, gli ingegneri devono prima calcolare l'esatto intervallo di presa richiesto. Questo comporta la misurazione dello spessore della porta metallica, dello spessore della guarnizione della porta compressa e della distanza dal telaio interno dove la camma si inserirà. Una volta selezionato il hardware, la preparazione del taglio metallico è la fase critica successiva. La perforazione o il taglio laser del foro di montaggio spesso lascia micro-bave o schegge metalliche affilate sul bordo della lamiera. È assolutamente imperativo smussare accuratamente questi bordi. Se rimangono bordi affilati, essi taglieranno la guarnizione di tenuta in EPDM quando la chiusura è serrata, distruggendo istantaneamente la barriera impermeabile. Inoltre, la superficie deve essere pulita da eventuali fluidi di taglio o lubrificanti industriali, poiché questi prodotti chimici possono degradare le guarnizioni in elastomero nel tempo.

Come si Sicura la Camma?

Si sicura la camma posizionandola all'intervallo di presa corretto e serrando il dado di montaggio alla coppia specificata dal produttore senza schiacciare la guarnizione.

La relazione meccanica tra la rotazione della camma e la compressione della porta contro il telaio dell'involucro determina la sicurezza complessiva e l'impermeabilità dell'armadio. Un errore comune quando si cerca di installare la chiusura a camma con maniglia a T sulla porta di un armadio metallico è quello di serrare eccessivamente il dado di montaggio di base. I lavoratori di assemblaggio che utilizzano strumenti pneumatici applicano spesso troppa coppia, il che danneggia le filettature interne o deforma permanentemente la guarnizione di tenuta esterna. Il dado deve essere serrato secondo la specifica di Newton-metro fornita dal produttore del hardware. Inoltre, la camma stessa deve essere allineata perfettamente parallela al telaio della porta. Se la camma si inserisce ad un angolo, tirerà la porta in modo irregolare, creando una tenuta stretta su un lato mentre lascia un gap microscopico dall'altro. ForndLock incorpora specifici keyway geometrici nei nostri design degli alberi, che impediscono fisicamente l'installazione della camma ad un angolo errato, semplificando così il processo di allineamento per i lavoratori della linea di assemblaggio ed eliminando una fonte principale di errore umano.

Come Abbiamo Risolto Sfide Reali?

Abbiamo risolto sfide reali per involucri esterni progettando soluzioni di chiusura personalizzate che affrontavano direttamente l'ingresso di umidità severa e la corrosione da spruzzi di sale per i nostri clienti.

I principi teorici di ingegneria devono sempre essere provati sul campo. Recentemente, ForndLock ha collaborato con un importante fornitore di infrastrutture di telecomunicazioni che opera in tutta l'Asia sudorientale. Le loro reti regionali si basavano su grandi armadi di controllo esterni situati in posizioni elevate e molto esposte. Durante le intense stagioni monsoniche, il cliente ha riscontrato gravi problemi di ingresso d'acqua. Le pesanti piogge spinte dal vento bypassavano il hardware generico precedentemente installato sulle porte degli armadi, portando a cortocircuiti catastrofici nell'attrezzatura di instradamento e causando un inaccettabile downtime della rete.

Quando il team di ingegneria di ForndLock ha analizzato gli involucri falliti, abbiamo diagnosticato un problema critico con la flessione del pannello. I carichi di vento elevati stavano causando una leggera curvatura verso l'esterno delle grandi porte metalliche dell'armadio tra i punti di chiusura. L'hardware esistente mancava della resistenza meccanica e dell'intervallo di presa adeguato per mantenere la porta rigida contro la guarnizione del telaio. Abbiamo progettato una soluzione mirata fornendo una chiusura a camma con maniglia a T in acciaio inox 304 personalizzata, dotata di una camma pesante e allungata e di una guarnizione esterna in EPDM ad alta memoria specializzata. La robusta costruzione in acciaio inox ha eliminato la flessione nel punto di chiusura, mentre l'intervallo di presa personalizzato ha permesso ai tecnici di tirare la porta saldamente contro il telaio dell'armadio, ripristinando la guarnizione primaria della porta. Dopo l'aggiornamento, gli involucri sono stati sottoposti a rigorosi test sul campo IP66 durante la successiva stagione monsonica. Il risultato è stata un'eliminazione completa delle perdite d'acqua, proteggendo con successo l'attrezzatura sensibile delle telecomunicazioni e riducendo significativamente le chiamate di emergenza per manutenzione del cliente.

Come Possiamo Supportare il Tuo Progetto?

Possiamo supportare il tuo progetto fornendo consulenze ingegneristiche esperte, campioni di hardware personalizzati e capacità di produzione affidabili adattate alle tue specifiche esigenze di involucro.

ForndLock Svelato: Dentro la Nostra Fabbrica All'Avanguardia

Selezionare l'hardware industriale appropriato è una decisione ingegneristica critica che determina in ultima analisi la sicurezza interna e la durata operativa dell'intero involucro elettrico. Componenti di qualità inferiore comprometteranno inevitabilmente l'integrità dell'armadio, portando a guasti dell'attrezzatura e costose riparazioni sul campo. Come produttore industriale dedicato, ForndLock è completamente attrezzato per assistere i team di approvvigionamento e gli ingegneri nella selezione tecnica, nei calcoli dell'intervallo di presa personalizzato e nella produzione in alta quantità di hardware di tenuta affidabile.

Comprendiamo che ogni progetto infrastrutturale presenta sfide ambientali e strutturali uniche. Che tu abbia bisogno di discutere valutazioni specifiche di impermeabilità, richieda disegni tecnici dettagliati per le tue assemblaggi CAD, o voglia richiedere campioni fisici di hardware per la tua prossima fase di test del prototipo, siamo pronti a collaborare. Invia i requisiti del tuo progetto, le specifiche tecniche o le richieste di design personalizzato a: [email protected].
