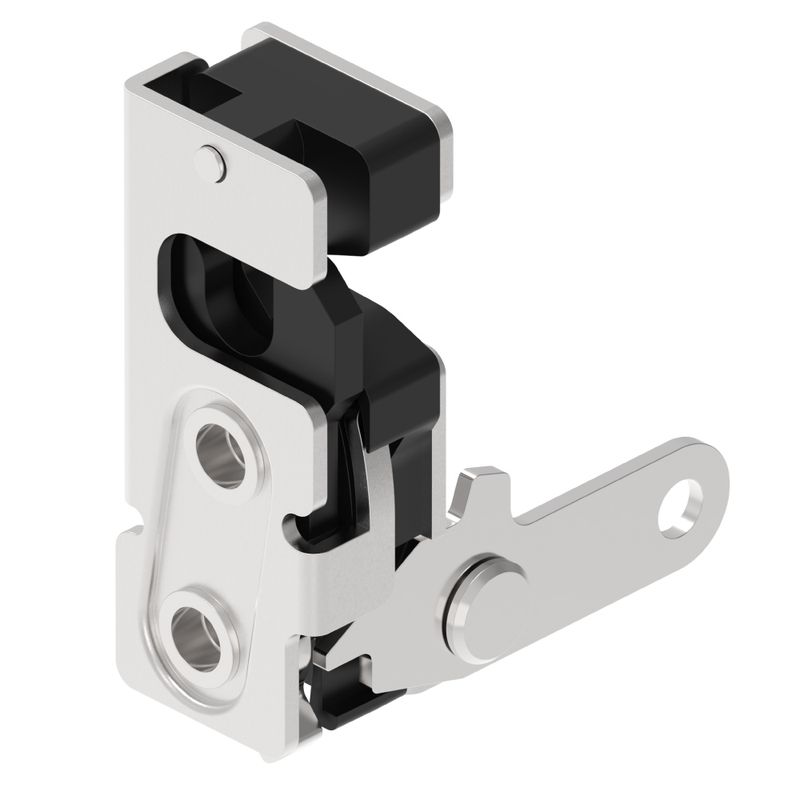

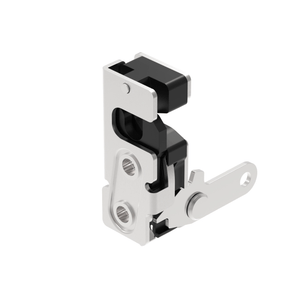

3005-42 Dämpfungsvertikalantrieb-Drehverschluss
Der 3005-42 Dämpfungsvertikalantrieb-Drehverschluss verwendet eine vertikale Antriebsstruktur und kann wahlweise mit einem oder zwei Stufen auf der linken Seite ausgestattet werden. Er verfügt über einen integrierten Dämpfungsmechanismus und kann einer maximalen Belastung von 3600 N standhalten. Das Material besteht aus verzinktem Stahl oder Edelstahl und ist kompatibel mit einer Durchgangsbohrung von Ф7,2 sowie M6x1 oder 1/4-20 Gewindeinstallationen. Dieser Verschluss ist speziell für die Projektanpassung und -installation an Türplatten von Industrieanlagen, Schränken und Fahrzeugkabinentüren konzipiert.
- Maximale Größe des Stoßstifts: 9,5 mm
- Grenzlast: 3600N
- Konformitätsstandard: REACH Nr. 1907/2006
- Verwendungszweck: Wohnmobil / Anhänger Stauraumtür, Wartungstür für Baumaschinen, Werkzeugkasten für Pickup / Lkw, Generator / Außengerätebox, Abdeckung für landwirtschaftliche Maschinen / Baumaschinen, Zugangstür für Spezialfahrzeuge.
Detaillierte Spezifikationen
| Bild | Modell | Stufe & Richtung | Befestigungsart | Antriebsart | Stil | Material | Download |
|---|---|---|---|---|---|---|---|
| 3005-11-11 | Einzelstufe (optional Doppelstufe), links | Ф7,2 Durchgangsloch (optional M6x1 Gewinde, 1/4 -20 Gewinde) | Griffantrieb | Standard | Stahl verzinkt (optional Edelstahl) | ||
| 3005-11-12 | Einzelstufe (optional Doppelstufe), links | Ф7,2 Durchgangsloch (optional M6x1 Gewinde, 1/4 -20 Gewinde) | Griffantrieb | mit Dämpfung | Stahl verzinkt (optional Edelstahl) | ||
| 3005-21-11 | Einzelpolig (optional doppelt), rechts | Ф7,2 Durchgangsloch (optional M6x1 Gewinde, 1/4 -20 Gewinde) | Griffantrieb | Standard | Stahl verzinkt (optional Edelstahl) | ||
| 3005-21-12 | Einzelpolig (optional doppelt), rechts | Ф7,2 Durchgangsloch (optional M6x1 Gewinde, 1/4 -20 Gewinde) | Griffantrieb | mit Dämpfung | Stahl verzinkt (optional Edelstahl) | ||
| 3005-11-21 | Einzelstufe (optional Doppelstufe), links | Ф7,2 Durchgangsloch (optional M6x1 Gewinde, 1/4 -20 Gewinde) | Bodenantrieb | Standard | Stahl verzinkt (optional Edelstahl) | ||
| 3005-11-22 | Einzelstufe (optional Doppelstufe), links | Ф7,2 Durchgangsloch (optional M6x1 Gewinde, 1/4 -20 Gewinde) | Bodenantrieb | mit Dämpfung | Stahl verzinkt (optional Edelstahl) | ||
| 3005-21-21 | Einzelpolig (optional doppelt), rechts | Ф7,2 Durchgangsloch (optional M6x1 Gewinde, 1/4 -20 Gewinde) | Bodenantrieb | Standard | Stahl verzinkt (optional Edelstahl) | ||
| 3005-21-22 | Einzelpolig (optional doppelt), rechts | Ф7,2 Durchgangsloch (optional M6x1 Gewinde, 1/4 -20 Gewinde) | Bodenantrieb | mit Dämpfung | Stahl verzinkt (optional Edelstahl) | ||
| 3005-11-31 | Einzelstufe (optional Doppelstufe), links | Ф7,2 Durchgangsloch (optional M6x1 Gewinde, 1/4 -20 Gewinde) | Oberantrieb | Standard | Stahl verzinkt (optional Edelstahl) | ||
| 3005-11-32 | Einzelstufe (optional Doppelstufe), links | Ф7,2 Durchgangsloch (optional M6x1 Gewinde, 1/4 -20 Gewinde) | Oberantrieb | mit Dämpfung | Stahl verzinkt (optional Edelstahl) | ||
| 3005-21-31 | Einzelpolig (optional doppelt), rechts | Ф7,2 Durchgangsloch (optional M6x1 Gewinde, 1/4 -20 Gewinde) | Oberantrieb | Standard | Stahl verzinkt (optional Edelstahl) | ||
| 3005-21-32 | Einzelpolig (optional doppelt), rechts | Ф7,2 Durchgangsloch (optional M6x1 Gewinde, 1/4 -20 Gewinde) | Oberantrieb | mit Dämpfung | Stahl verzinkt (optional Edelstahl) | ||
| 3005-11-41 | Einzelstufe (optional Doppelstufe), links | Ф7,2 Durchgangsloch (optional M6x1 Gewinde, 1/4 -20 Gewinde) | vertikale Antrieb | Standard | Stahl verzinkt (optional Edelstahl) | ||
| 3005-11-42 | Einzelstufe (optional Doppelstufe), links | Ф7,2 Durchgangsloch (optional M6x1 Gewinde, 1/4 -20 Gewinde) | vertikale Antrieb | mit Dämpfung | Stahl verzinkt (optional Edelstahl) | ||
| 3005-21-41 | Einzelpolig (optional doppelt), rechts | Ф7,2 Durchgangsloch (optional M6x1 Gewinde, 1/4 -20 Gewinde) | vertikale Antrieb | Standard | Stahl verzinkt (optional Edelstahl) | ||
| 3005-21-42 | Einzelpolig (optional doppelt), rechts | Ф7,2 Durchgangsloch (optional M6x1 Gewinde, 1/4 -20 Gewinde) | vertikale Antrieb | mit Dämpfung | Stahl verzinkt (optional Edelstahl) | ||
| 3005-11-51 | Einzelstufe (optional Doppelstufe), links | Ф7,2 Durchgangsloch (optional M6x1 Gewinde, 1/4 -20 Gewinde) | Reihenantrieb | Standard | Stahl verzinkt (optional Edelstahl) | ||
| 3005-11-52 | Einzelstufe (optional Doppelstufe), links | Ф7,2 Durchgangsloch (optional M6x1 Gewinde, 1/4 -20 Gewinde) | Reihenantrieb | mit Dämpfung | Stahl verzinkt (optional Edelstahl) | ||
| 3005-21-51 | Einzelpolig (optional doppelt), rechts | Ф7,2 Durchgangsloch (optional M6x1 Gewinde, 1/4 -20 Gewinde) | Reihenantrieb | Standard | Stahl verzinkt (optional Edelstahl) | ||
| 3005-21-52 | Einzelpolig (optional doppelt), rechts | Ф7,2 Durchgangsloch (optional M6x1 Gewinde, 1/4 -20 Gewinde) | Reihenantrieb | mit Dämpfung | Stahl verzinkt (optional Edelstahl) | ||
| 3005-11-61 | Einzelstufe (optional Doppelstufe), links | Ф7,2 Durchgangsloch (optional M6x1 Gewinde, 1/4 -20 Gewinde) | Zweipunktantrieb | Standard | Stahl verzinkt (optional Edelstahl) | ||
| 3005-11-62 | Einzelstufe (optional Doppelstufe), links | Ф7,2 Durchgangsloch (optional M6x1 Gewinde, 1/4 -20 Gewinde) | Zweipunktantrieb | mit Dämpfung | Stahl verzinkt (optional Edelstahl) | ||
| 3005-21-61 | Einzelpolig (optional doppelt), rechts | Ф7,2 Durchgangsloch (optional M6x1 Gewinde, 1/4 -20 Gewinde) | Zweipunktantrieb | Standard | Stahl verzinkt (optional Edelstahl) | ||
| 3005-21-62 | Einzelpolig (optional doppelt), rechts | Ф7,2 Durchgangsloch (optional M6x1 Gewinde, 1/4 -20 Gewinde) | Zweipunktantrieb | mit Dämpfung | Stahl verzinkt (optional Edelstahl) | ||
| 3005-11-71 | Einzelstufe (optional Doppelstufe), links | Ф7,2 Durchgangsloch (optional M6x1 Gewinde, 1/4 -20 Gewinde) | Direktantrieb | Standard | Stahl verzinkt (optional Edelstahl) | ||
| 3005-11-72 | Einzelstufe (optional Doppelstufe), links | Ф7,2 Durchgangsloch (optional M6x1 Gewinde, 1/4 -20 Gewinde) | Direktantrieb | mit Dämpfung | Stahl verzinkt (optional Edelstahl) | ||
| 3005-21-71 | Einzelpolig (optional doppelt), rechts | Ф7,2 Durchgangsloch (optional M6x1 Gewinde, 1/4 -20 Gewinde) | Direktantrieb | Standard | Stahl verzinkt (optional Edelstahl) | ||
| 3005-21-72 | Einzelpolig (optional doppelt), rechts | Ф7,2 Durchgangsloch (optional M6x1 Gewinde, 1/4 -20 Gewinde) | Direktantrieb | mit Dämpfung | Stahl verzinkt (optional Edelstahl) | ||
| 3005-11-81 | Einzelstufe (optional Doppelstufe), links | Ф7,2 Durchgangsloch (optional M6x1 Gewinde, 1/4 -20 Gewinde) | Doppelauslöser, vertikale/untere Antrieb | Standard | Stahl verzinkt (optional Edelstahl) | ||
| 3005-11-82 | Einzelstufe (optional Doppelstufe), links | Ф7,2 Durchgangsloch (optional M6x1 Gewinde, 1/4 -20 Gewinde) | Doppelauslöser, vertikale/untere Antrieb | mit Dämpfung | Stahl verzinkt (optional Edelstahl) | ||
| 3005-21-81 | Einzelpolig (optional doppelt), rechts | Ф7,2 Durchgangsloch (optional M6x1 Gewinde, 1/4 -20 Gewinde) | Doppelauslöser, vertikale/untere Antrieb | Standard | Stahl verzinkt (optional Edelstahl) | ||
| 3005-21-82 | Einzelpolig (optional doppelt), rechts | Ф7,2 Durchgangsloch (optional M6x1 Gewinde, 1/4 -20 Gewinde) | Doppelauslöser, vertikale/untere Antrieb | mit Dämpfung | Stahl verzinkt (optional Edelstahl) | ||
| 3005-11-91 | Einzelstufe (optional Doppelstufe), links | Ф7,2 Durchgangsloch (optional M6x1 Gewinde, 1/4 -20 Gewinde) | Doppelauslöser, vertikal/oben | Standard | Stahl verzinkt (optional Edelstahl) | ||
| 3005-21-91 | Einzelpolig (optional doppelt), rechts | Ф7,2 Durchgangsloch (optional M6x1 Gewinde, 1/4 -20 Gewinde) | Doppelauslöser, vertikal/oben | Standard | Stahl verzinkt (optional Edelstahl) |
FAQ
Können Sie Muster senden?
Ja, wir können dem Kunden einige kostenlose Muster zur Verfügung stellen, würden jedoch hoffen, dass die Versandkosten von Ihnen übernommen werden.
Bietet ForndLock maßgeschneiderte Drehverschlüsse als OEM/ODM an?
Ja, wir unterstützen die Anpassung von Materialien, Konstruktion, Oberflächenbehandlung, Schließzylindertypen und Kennzeichnungen für Drehverschlüsse, um den Projektanforderungen gerecht zu werden.
Was ist die Mindestbestellmenge?
Die allgemeine Mindestbestellmenge beträgt 200 Stück, jedoch kann bei ausreichendem Lagerbestand flexibel nach tatsächlichem Bedarf geliefert werden, ohne Mindestbestellmenge.
Wie lange ist die Standardlieferzeit für Drehverschlüsse?
In der Regel 15 bis 30 Tage, abhängig von den individuellen Anforderungen und der Bestellmenge.
Welche Materialien sind für Drehverschlüsse verfügbar?
Häufig verwendete Materialien sind Zinklegierung, Edelstahl SS304, Edelstahl SS316 und PA66+GF-Kunststoff, die je nach Korrosionsbeständigkeit und Festigkeitsanforderungen ausgewählt werden können.
Unterstützt das Drehverschluss wasserdichte und staubdichte Eigenschaften?
Unterstützung. Verfügbar mit IP65 oder IP67 Schutzart, um eine zuverlässige Verriegelung in langfristigen Außen- oder Industrieumgebungen zu gewährleisten.
Kann das Drehverschluss in feuchten oder maritimen Umgebungen eingesetzt werden?
Ja. Es wird empfohlen, das Material SS316 zu verwenden, und es stehen korrosionsbeständige Behandlungen sowie eine abgedichtete Montage zur Auswahl.
Für welche Arten von Türen oder Gehäusen ist es geeignet?
Der Drehverschluss kann für Schaltschrank, Kommunikationsschrank, Schienenverkehrsausrüstung, Fahrzeugtüren und industrielle Gehäuse verwendet werden.
